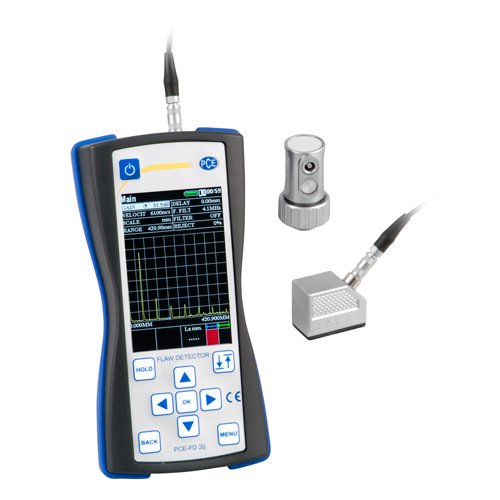

PCE Ultrasonik Kalınlık Ölçüm Cihazı | PCE-FD 20 Özellikleri
- Kalınlık Ölçüm Cihazı, malzeme testi için / Pil veya ana güç operasyonu / 2 farklı prob (45° ve +90°) / 1.5 m prob kablo uzunluğu ile Kalınlık Ölçüm Cihazı PCE-FD 20 malzeme testi için kullanılır. Ultrasonik test cihazı, en çok kullanılan alanlardan olan çatlaklar, boşluklar ve kusurlu yerlerin testi için ve kaynak izleme imkânı sunmaktadır. Ultrason prensibi ile yüzeylere zarar vermeden ölçüm, arıza tespiti ve malzemenin tüm kalınlığını belirleme imkânı sunmaktadır. Ancak düzensiz yoğunluk ve dalga direnci farklı malzemelerde, ultrason yansır ve serpilir.
- Ultrasonik dalgalar, çeşitli Problar kullanılarak malzemeye gönderilir. Ölçüm probu test parçası üzerinden 90° ve 45°’ lik bir açı ile ölçüm yeteneğine sahiptir. Böylece, ultrason test cihazı aracılığıyla gönderilir ve duvar kalınlıklarının ölçümü belirlenir, kaynak kontrol edilir ve bileşenlerin hataları bulunur. Sadece 250g’lık düşük ağırlığı ile cihaz kolayca farklı konumlara taşınabilir. Yüksek frekans ( 1 – 10 arasında) sayesinde 1000 – 9999 m ultrasonik hata dedektörü süpersonik hız sağlamaktadır.
- 45° ve 90° geometrik ölçüm probları,
- Hafif,
- Pil veya duvar güç operasyonu,
- 1.5 m uzunluğunda prob kablosu,
- Parlak ve geniş ekran,
- USB arayüz.
PCE Ultrasonik Kalınlık Ölçüm Cihazı | PCE-FD 20 Teknik Özellikler
|
Teknik Özellikler
|
|
|
Frekans Aralığı
|
1 ... 10 MHz
|
|
Tarama Süresi
|
6 ... 1000 mikron
|
|
Emisyon Hızı
|
1000 ... 9999 m/s /3280.84 ... 32805.12 ft/s
|
|
Zaman Aralıkları ile Sapma
|
<± 0.025 mikron
|
|
0… 110 dB den Alıcı girişinin maksimum sapması
|
<± 0.5 dB
|
|
Kazanılan Alan
|
125 dB
|
|
Malzeme testi için ortalama sayısı
|
1 ... 16
|
|
Kontrol noktalarının sayısı (zaman – değişken kazanç)
|
15
|
|
Uyarma darbesinin yüklenme zamanı
|
0.0 ... 0.5 mikro saniye
|
|
50 ohm’ luk direnç için uyarma darbesi
|
100, 200, 300
|
|
-3dB’ de alıcının çalışma frekansı
|
1 ... 10 MHz
|
|
% 10… 100 Aralıklarındaki ekran boyutlarının giriş sinyal genliğini gösteren sapma
|
<1 dB
|
|
Tarama
|
1 ... 1000 mikro saniye
|
|
Tarama Gecikmesi
|
0 ... 2000 mikro saniye
|
|
Zaman aralıklarının ölçüm aralığı
|
0... 1000 mikro saniye
|
|
Prob Gecikme
|
0 ... 15 mikro saniye
|
|
Otomatik Hata Uyarısı
|
Çift kapı
|
|
Ölçüm Aralığının Ayarlanması
|
0 ... 2000 mikro saniye
|
|
Ölçüm Sınırını Ayarlama
|
0 ... 100%
|
|
Düzeltme (alıcı)
|
Pozitif yarım dalga, radyo modu
|
|
Boyut (W x H x D)
|
80 x 162 x 35 mm/3.14 x 6.37 x 1.37 in
|
|
Ekran Boyutu
|
48 x 74 mm/1.88 x 2.91 in
|
|
Güç Kaynağı
|
100 ... 250 V AC
|
|
AA Pil
|
1.5V (3 adet)
|
|
Ağırlık
|
250 g/0.55 lbs (batarya hariç)
|
PCE Ultrasonik Kalınlık Ölçüm Cihazı | PCE-FD 20 Teslimat İçeriği
- Kalınlık Ölçüm Cihazı PCE-FD 20,
- Prob Kablo (1.5 m), Ultrason Prob ( 90° ),
- Ultrason Prob ( 45° ),
- 1.5 V Pil ( AA ),
- Şarj Aleti,
- USB Kablo,
- Kullanım Kılavuzu.
PCE Ultrasonik Kalınlık Ölçüm Cihazı | PCE-FD 20 Ürün Resimleri
FD-20 FD-20 FD-20 FD-20
