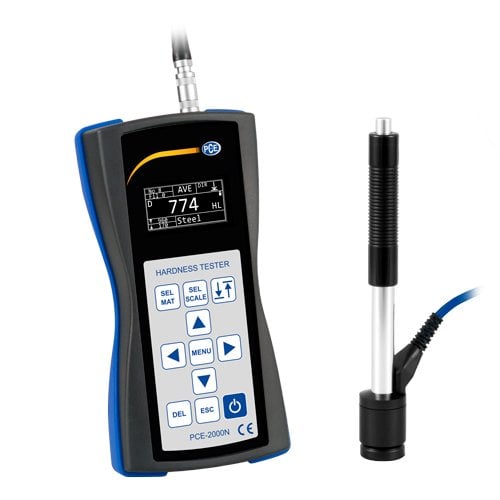

PCE Sertlik Ölçüm Cihazı | PCE-2000N
PCE Sertlik Ölçüm Cihazı | PCE-2000N Özellikleri
- PCE-2000N sertlik ölçüm cihazı Leeb geri tepme yöntemini kullanır. Bu, bir test yüzeyinde, genellikle bir sert metal küre olmak üzere, standartlaştırılmış bir test numunesinin tanımlanmış darbe enerjisiyle çarpıldığı bir dinamik sertlik ölçüm yöntemidir. Sert metal kürenin test yüzeyi üzerindeki etkisi, çarpma noktasında yüzeyin plastik bir deformasyonu ile sonuçlanır. Bu deformasyonda, iş parçası sertliğine orantılı olan ve geri tepme hızının numunenin çarpma hızına göre belirlenebilen bir enerji kaybıyla sonuçlanır.
- Bu teknoloji, sertlik ölçüm cihazı için özellikle uygun kılan kompakt bir tasarım sağlar. Ağır sertlik test makinelerine sahip statik test yöntemlerinin aksine, bir mobil sertlik ölçüm cihazı, gelen veya çıkan muayenede, üretimde ve genellikle sertliğin kalite parametreleri üzerinde etkili olduğu tüm alanlarda çok esnek bir şekilde kullanılabilir. PCE-2000N Sertlik Ölçer, altı farklı sertlik ölçeğini (HL,HV,HRA,HRC,HB,HV,HS) ve on farklı malzemeyi ölçmek için kullanılabilir. Standart olarak, sertlik ölçeri bir D tipi darbe cihazı ile temin edilir, ancak daha özel uygulamalar için opsiyonel ek darbe cihazı (DC, DL, C, D + 15, E, G) bağlanabilir. Ek olarak, veriler, bu mobil sertlik ölçüm cihazının esnekliğini daha da arttıran bir USB çubuğuna doğrudan kaydedilebilir. Oldukça okunabilir OLED ekran, uzun bekleme süresi, kullanışlı bir muhafaza ve sembol tabanlı menü navigasyonu ile, mobil sertlik cihazı kullanımı son derece kullanıcı dostudur.
- Tüm ortak sertlik parametrelerini ölçer,
- 1,5 m kablo üzerinde harici darbe cihazı,
- Geniş ölçüm aralığı,
- Yüksek hassasiyet,
- Aksesuar olarak çeşitli diğer darbe cihazları,
- Farklı açılarda ölçüm imkanı,
- Renkli ekran.
|
Teknik Bilgiler |
|
|||||
|
Ölçüm Aralığı |
170 ... 960 HLD |
|||||
|
Darbe Cihazı |
D |
|||||
|
Darbe Cihazı Kablo Uzunluğu |
Yaklaşık 1,5 m |
|||||
|
Hassasiyet |
±0,5 % (@800 HLD) |
|||||
|
Tekrarlanabilirlik |
0,8 % (@800 HLD) |
|||||
|
Sertlik Ölçekleri |
HL (Leeb) |
|||||
|
Ölçülebilir Malzemeler |
Çelik |
|||||
|
Ekran Çözünürlüğü |
128 x 64 piksel OLED |
|||||
|
Hafıza |
6 veri grubunda 600 ortalama |
|||||
|
Veri Çıkışı |
USB-Çubuğu |
|||||
|
Güç Kaynağı |
3 x AA 1.5V Piller |
|||||
|
Otomatik Kapanma |
Kullanımda değilse, cihaz 12 dakika sonra otomatik olarak kapanır. |
|||||
|
Çevre Koşulları |
+10 ... +50 °C |
|||||
|
Depolama Koşulları |
-30 ... +60 °C |
|||||
|
Boyut |
160 x 80 x 40 mm (H x B x T) |
|||||
|
Ağırlık |
Pil ile ölçüm cihazı: yakl. 300 gram |
|||||
|
Farklı malzeme yüzeylerinde ölçüm aralıkları (- - - = ölçü olmayan alanlar) |
||||||
|
Materyal |
HRA |
HRC |
HRB |
HB |
HSD |
HV |
|
Çelik / Soğuk Haddelenmiş çelik |
59,1 ... |
20 ... |
38,4 ... |
127 ... |
32,2 ... |
83 ... |
|
Alaşımlı Takım Çeliği |
- - - |
20,4 ... |
- - - |
- - - |
- - - |
80 ... |
|
Paslanmaz Çelik |
- - - |
- - - |
46,5 ... |
85 ... |
- - - |
85 ... |
|
Dökme Demir |
- - - |
- - - |
- - - |
93 ... |
- - - |
- - - |
|
Eğilebilir Demir |
- - - |
- - - |
- - - |
131 ... |
- - - |
- - - |
|
Alüminyum Döküm |
- - - |
- - - |
23,8 ... |
19 ... |
- - - |
- - - |
|
Pirinç |
- - - |
- - - |
13,5 ... |
40 ... |
- - - |
- - - |
|
Bronz |
- - - |
- - - |
- - - |
60 ... |
- - - |
- - - |
|
Bakır |
- - - |
- - - |
- - - |
45 ... |
- - - |
- - - |
- 1 x Sertlik Ölçüm Cihazı PCE-2000N,
- 1 x Sertlik Karşılaştırma Bloğu,
- 1 x D Tipi Darbe Cihazı,
- 1 x Taşıma Çantası,
- 1 x Temizleme Fırçası,
- 1 x Kullanım Kılavuzu,
- 3 x AA 1.5V Piller,
- 2 x Stabilizasyon Halkası,
- 1 x 2 GB USB Bellek.
