PCE Pürüzlülük Ölçüm Cihazı | RT-1200

PCE Pürüzlülük Ölçüm Cihazı | PCE RT-1200

PCE Pürüzlülük Ölçüm Cihazı | PCE RT-1200 Genel Özellikleri

- Pürüzlülük ölçer, yüzey pürüzlülüğünü belirlemek için kullanılır. Kompakt pürüzlülük ölçer mobil kullanım için taşınabilir bir cihazdır. Güçlü bir batarya ile sağlanan güç kaynağı sayesinde doğrudan sahada kullanılabilir. Pürüzlülük ölçer laboratuvarda, üretimde ve genellikle yüzeylerin pürüzlülüğünün belirleneceği her yerde kullanılır. Ölçülen değerler doğrudan cihaz üzerinde büyük ve çok net olan OLED ekranında görüntülenir. Ek olarak, pürüzlülük ölçer, daha sonra mikro USB  arayüzü aracılığıyla okunabilen, 20 ölçüme kadar ölçülen değer için bir depolama seçeneğine sahiptir. Bu amaçla, USB kablosunun yanı sıra teslimatta bulunan ölçüm yazılımı da kullanılabilir. Dahili şarj edilebilir pil, mikro USB arayüzü ile de şarj edilir. Daha önce bahsedilen ölçüm yazılımı, bir dizi ölçüm beklemede olduğunda özellikle uygundur. Veriler daha sonra yazılıma aktarılır ve doğrudan ekranda değerlendirilebilir.

- Pürüzlülük ölçer, harici etkilerden koruyan ve cihaza kolayca vidalanabilen sensör için koruyucu bir başlığa sahiptir. Pürüzlülük standardı olan bir kalibrasyon plakası da standart ekipmanın bir parçasıdır ve ölçüm sonuçlarının hassasiyetini kontrol etmeye yarar.

- Pürüzlülük ölçümü, pürüzlülüğü belirlemek için farklı teknolojiler ve yüzey pürüzlülüğü ölçüm cihazları kullanır. Dokunma ve temassız yöntemler arasında geniş bir ayrım yapılır; bu iki ayırt edici özellik içerisinde yine yüzey pürüzlülüğü parametrelerinin belirlenmesi için farklı yaklaşımlar pratikte kullanılır. Portatif pürüzlülük ölçer PCE-RT1200, ISO 3274 ile uyumlu dokunma yöntemine göre çalışır. Prob ucunun yatay olarak yer değiştirmesi aynı anda dikey sapmasına yol açar. Bu kayma elde tutulan pürüzlülük ölçerdeki endüktif yer değiştirme ölçümü ile kaydedilir ve iş parçasının yüzey profiline karşılık gelir. Elde taşınan pürüzlülük ölçer, yüzey profilini algılar, şekildeki sapmaları tespit eder ve pürüzlülük parametrelerini ve profillerini hesaplayana dayanır.

- Prob ucunun pürüzlülük parametrelerinin belirlenmesinde önemli bir parametre olduğunu takip eder. Seçilen uç açısına ve elmasın prob ucu yarıçapına bağlı olarak, elde tutulan pürüzlülük ölçer yüzey profilini aşağı yukarı doğru şekilde eşleyebilir. Büyük bir açı ve geniş bir yarıçapa sahip olan elmas ucu yalnızca kaba oyuklar, oluklar ve oyukları algılar; açı ne kadar keskin  ve yarıçap ne kadar küçük olursa, elmas profilin içine o kadar derine girebilir ve yüzey profilinin tam bir görüntüsünü elde edebilir. Bununla birlikte, burada uygun bir ölçüm cihazı seçerken değerlendirilmesi ve dikkate alınması önemlidir. Sivri elmaslı ve küçük yarıçaplı bir el tipi pürüzlülük ölçer, keskin olmayan bir geometriye sahip bir el pürüzlülüğü ölçüm cihazına göre aşınmaya ve kırılgan kırılmaya karşı çok daha hassastır. Düzenli yüzey incelemesi için PCE Instruments'ın 90 ° nokta açısına ve 5 μm uç yarıçapına sahip pürüzlülük test cihazı, hassasiyet sınıfına göre sağlam, düşük aşınma dayanıklılığı ve hassas pürüzlülük endeksi belirlemesi arasında çok iyi bir uzlaşmayı temsil eder. Bu nedenle DIN ISO 5436'ya göre bir kalibrasyon, yüzey pürüzlülük ölçer için kolayca mümkündür.

- Rz = Ortalama pürüzlülük

- Ortalama pürüzlülük Rz, birkaç bitişik bireysel ölçüm bölümünün en büyük tek pürüzlülük derinliklerinin aritmetik ortalamasıdır.

- Ra = Aritmetik merkezlerin pürüzlülüğü

- Ra, genel kabul görmüş ve uluslararası olarak uygulanan pürüzlülük parametresidir. Referans çizgisindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır. Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden daha küçüktür.- Kompakt

- Kullanımı kolay,

- Büyük OLED ekran,

- 4 farklı pürüzlülük parametresi,

- Yüksek kaliteli elmas prob,

- Tablo ve grafik şeklinde değer göstergesi,

- USB Ara yüzü (Şarj ve PC Yazılım bağlantısı).

PCE Pürüzlülük Ölçüm Cihazı | PCE RT-1200 Teknik Özellikleri



Pürüzlülük Ölçüm Cihazı | PCE RT-1200 Teslimat İçeriği

---

- PCE RT-1200,

- Mikro Prob, Prob Koruyucu Kapak,

- Konumlandırma Aparatı,

- Kalibrasyon Plakası,

- Pürüzlülük Standardı,

- USB Kablosu,

- Şarj Adaptörü,

- Yazılım,

- Taşıma Çantası.



PCE Pürüzlülük Ölçüm Cihazı | PCE RT-1200 Ürün Resimleri

---

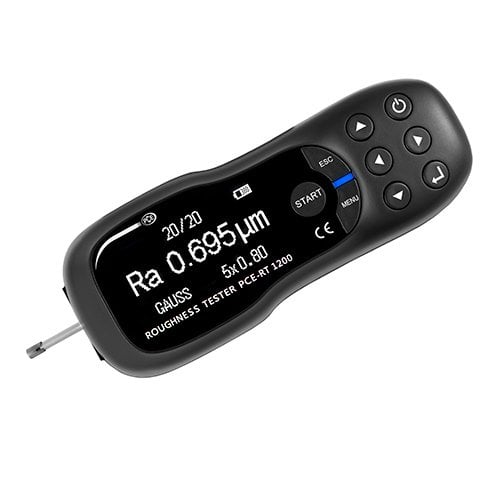

PCE RT-1200
