Portatif Kayıt Cihazı | GL100
Giriş modülü, çok çeşitli ölçümlere uyum sağlamak için genişletilebilir. Uygulamaya karşılık gelen çeşitli sensörler ve giriş terminalleri sağlar. Her giriş modülünde kanal sayısı ve ölçüm tipi sabittir.
Portatif Kayıt Cihazı | GL100 Teknik Özellikleri
Sensör
| Numara. | Giriş Modülü | Ölçüm (gerçek algılama) | Ölçüm (hesaplanan değer) |
|---|---|---|---|
| 1 | Sıcaklık/Nem sensörü GS-TH |
Sıcaklık (-20 ila 85 oC), Nem (%0 ila 100 BN) |
Birikmiş sıcaklık, Çiy noktası sıcaklığı |
| 2 | Hızlanma/Sıcaklık sensör GS-3AT |
3 eksende hızlanma (max. 10 G), Sıcaklık (-10 ila 50 oC) |
Yok |
| 3 | Aydınlık/UV sensörü GS-LXUV |
Aydınlık (maks. 200 k lx), UV yoğunluğu (maks. 30 mW/cm2) |
Birikmiş Aydınlık, Birikmiş UV yoğunluğu |
| 4 | Karbondioksit sensörü GS-CO2 |
CO2 konsantrasyonu (maks. 9999 ppm) |
Yok |
Giriş Terminalleri/Adaptör
| Numara | Giriş Modülü | Ölçüm (gerçek algılama) | Ölçüm (hesaplanan değer) |
|---|---|---|---|
| 5 | Gerilim/Sıcaklık giriş modülü GS-4VT |
Voltaj (maks. 50 V) veya Sıcaklık. (TC: K/T tipi) 4 kanal, Mantık veya 4 kanal Darbe |
|
| 6 | Sıcaklık giriş terminali GS-4TSR |
4 ch'lik termistör (maks. 120 oC), 4 ch'lik Mantık veya Darbe |
|
| 7 | Termistör sensörü GS-103AT-4P |
Sıcaklık sensörü (-40 ila 105 oC), GS-4TSR modülü ile normal tip kullanım |
|
| 8 | Termistör sensörü GS-103JT-4P |
Sıcaklık sensörü (-40 ila 120 oC), GS-4TSR modülü ile ultra ince tip kullanım |
|
| 9 | AC akım sensörü adaptörü GS-DAP-AC |
AC akım, 2 sensör bağlanabilir (*1) |
Güç (anlık), Entegre güç (Elektrik enerjisi) |
| 10 | AC akım sensörü GS-AC50A |
Kelepçeli tip (maks. 50 A AC), GS-DAP-AC modülü ile kullanım |
|
| 11 | AC akım sensörü GS-AC100A |
Kelepçeli tip (maks. 100 A AC), GS-DAP-AC modülü ile kullanım |
|
| 12 | AC akım sensörü GS-AC200A |
Kelepçeli tip (maks. 200 A AC), GS-DAP-AC modülü ile kullanın |
|
Portatif Kayıt Cihazı | GL100 Genel Özellikleri
Ana Ünite Özellikleri
| Öğe | Tanım | |
|---|---|---|
| Kanal Sayısı | Kullanılan giriş modülüne göre değişir ve ölçüm tipi her giriş modülünde sabitlenir | |
| Giriş yöntemi, Giriş terminali tipi | ||
| Çıkış sinyali | Alarm (1 kanal), optik izolasyonlu katı hal anahtarı (Optokuplör, Maks. yük 30 V, 50 mA) | |
| PC arayüzü | USB (mikro USB B tipi konektör), GL100-WL'de Kablosuz LAN (WLAN) | |
| Kablosuz LAN (GL100-WL'de) | Standartlar: IEEE802.11b, İletişim mesafesi: yakl. 40 m * LAN'ın durumuna göre değişir. Gerçek zamanlı aktarım hızı 500 ms'ye kadardır. WLAN devre dışı bırakabilir. (Varsayılan fabrika ayarında etkindir) |
|
| Depolama Aygıtı | Dahili bellek: RAM (Yaklaşık 4,9 MB) Harici bellek: microSD bellek kartı * Yakalanan veriler için maksimum dosya boyutu 1,9 MB'dir. Uyku modunu destekleyen microSD hafıza kartının kullanılması tavsiye edilir. |
|
| Görüntüleme | LCD (arkadan aydınlatmalı monokrom, grafik tipi 128 x 64 nokta) İçindekiler: Yakalanan veriler ve Ayar menüsü (Depolanan veriler yeniden oynatılamaz. PC uygulama yazılımı kullanılarak yeniden oynatılabilir.) |
|
| Fonksiyonlar | • Gerçek zamanlı veri yakalama • Yakalanan veri değerini gerçek zamanlı olarak LCD'de görüntüleyin ve izleme değerlerini kaydedin • Menü ayarını kullanarak koşulları ayarlayın |
|
| USB bağlantı noktasını kullanırken: • Yakalanan verilerin gerçek zamanlı çıktısı • Kaydedilen verilerin dahili bellekten çıktısı • GL100'ün PC uygulama yazılımından tam kontrolü |
||
| Kablosuz LAN kullanırken (GL100-WL'de): • Yakalanan verilerin gerçek zamanlı çıkışı • Kaydedilen verilerin dahili bellekten çıkışı • GL100'ün PC uygulama yazılımından tam kontrolü • GL100'ün aşağıdaki uygulama yazılımından basit kontrolü Akıllı Cihaz • E-posta yoluyla uyarı gönder |
||
| Alarm | • Eylem Ölçüm verileri mevcut alarm koşullarına ulaştığında sinyali verir • Kaynak Ölçüm verilerinin seviyesi • Tespit yöntemi Koşul: Daha yüksek veya daha düşük (sinyal, eşikten daha yüksek veya daha düşüktür) Kombinasyon: VEYA |
|
| Tetikleme | • Eylem Yakalanan verilerin kaydını tetikle başlat veya durdur • Kaynak Başlatma tetikleyicisi: KAPALI, Seviye (*), Alarm veya Tarih Durdurma tetikleyici: KAPALI, Seviye (*), Alarm * Seviye tetikleyicisi, cihazın analog girişinde mevcuttur. GS-4VT, GS-4TSR ve GS-3AT modülü. • Seviyenin tespit yöntemi (*) Durum: Yükseliyor veya Düşüyor (sinyal eşikten geçiriliyor) Kombinasyon: VEYA veya VE |
|
| Toz Geçirmez ve Su Geçirmez | IP54 uyumlu (*) * Yalnızca giriş modülünün GL100'e ayarlanması ve ardından konektör ve pil kapaklarının kapalı olması durumunda etkilidir. Kapak ambalajının periyodik olarak değiştirilmesi tavsiye edilir. |
|
| Güç Kaynağı | • Alkalin pil (AA boyutu x 2) • USB veri yolu gücü (5V, 200 mA) (*) * USB cihazı için AC adaptörü kullanıldığında, gerekli güç kapasitesi 5V, 1A'dır. Pil ve AC adaptörü dahil değildir. |
|
| Çalışma Ortamı | Sıcaklık: -10 °C ila 50 °C Nem: %80'e kadar RH (yoğuşmasız) |
|
| Dış Boyut [G x D x Y] | Yaklaşık. 66 x 100 x 27 mm (çıkıntı hariç) | |
| Ağırlık | GL100-N: Yaklaşık. 125 g, GL100-WL: Yaklaşık. 130 ｇ | |
Sıcaklık ve Nem Sensörü (GS-TH) Giriş Modülü
| Öğe | Tanım | |
|---|---|---|
| Ölçüm türü | Gerçek ölçüm | Sıcaklık ve Nem |
| Hesaplanan Değer | Çiy noktası sıcaklığı ve Birikmiş sıcaklık (Sıcaklık, referans sıcaklığından daha yüksek veya daha düşük olduğunda birikir.) | |
| Ölçüm yöntemi | C-MOS sensörü | |
| Ölçüm aralığı | Sıcaklık | -20 ila 85 °C |
| Nem | %0.0 ila 100.0 bağıl nem | |
| Kesinlik | Sıcaklık | -20 ≤ TS < 0: ± 0.8 °C 0 ≤ TS ≤ 60: ± 0.5 °C 60 < TS ≤ 85: ± 0.8 °C |
| Nem | 25 °C'de Ölçüm %0 ila 10 Bağıl Nem: ± %10 Bağıl Nem Ölçüm %10 ila 20 Bağıl Nem: ± %8 Bağıl Nem Ölçüm %20 ila 80 Bağıl Nem: ± %5 Bağıl Nem Ölçüm %80 ila 90 Bağıl Nem: ± %8 Bağıl Nem Ölçme 90 %100 BN'ye: ± %10 BN |
|
| Tepki | Sıcaklık, Nem: Yaklaşık. 100 saniye (25 °C'de ve 1 m/s hava akışında %63'e ulaşma süresi) * Ortam durumuna göre değişir. |
|
| Örnekleme aralığı | 0,5, 1, 2, 5, 10, 20, 30 saniye, 1, 2, 5, 10, 20, 30, 60 dakika | |
| Sıcaklık ölçüm birimi | Değiştirilebilir °C ve °F | |
| Su direnci | Algılama kısmında su geçirmez filtre ile koruyun | |
| Çalışma ortamı | Sıcaklık ve nem ölçüm aralığı dahilinde (Sensör doğrudan GL100'e takıldığında, GL100 ile aynı özelliklerdedir.) | |
| Dış boyut [G x D x Y] | Yaklaşık. 15 x 45 x 10 mm (çıkıntı hariç) | |
| Ağırlık | Yaklaşık. 14 gr |
|
Aydınlık ve Ultraviyole Sensörü (GS-LXUV) Giriş Modülü
| Öğe | Tanım | |
|---|---|---|
| Ölçüm türü | Gerçek ölçüm | Aydınlık ve UV yoğunluğu |
| Hesaplanan Değer | Birikmiş aydınlatma ve Birikmiş UV yoğunluğu | |
| Ölçüm Aralığı | Aydınlık | 0 lüks ila 200 k lüks |
| UV Yoğunluğu | 0 ila 30 mW/cm2 | |
| Ölçüm Doğruluğu | Aydınlık | 25 °C'de ±%5 (Sıcaklık özelliği: 10 °C ila 40 °C'de %5) |
| UV Yoğunluğu | 25 °C'de ±%5 (Sıcaklık özelliği: 10 °C ila 40 °C'de %5) | |
| Tepki | 1 ms veya daha az | |
| Biriktirme Fonksiyonu | Aydınlık | 0 ila 99999 k lxh (Veri kaydı başlatılarak veya QUIT tuşuna basılarak birikmiş değer sıfırlanır.) |
| UV yoğunluğu | 0 ila 99999 mW/cm 2 h (Veri kaydı başlatılarak veya QUIT tuşuna basılarak birikmiş değer sıfırlanır.) | |
| Örnekleme aralığı | 0,5, 1, 2, 5, 10, 20, 30 saniye, 1, 2, 5, 10, 20, 30, 60 dakika | |
| Kablo Uzunluğu | Yaklaşık. 200 mm | |
| Çalışma Ortamı | Sıcaklık: -10 °C ila 50 °C Nem: %80'e kadar RH (yoğuşmasız) |
|
| Dış boyut [G x D x Y] | Yaklaşık. 46 x 66 x 19 mm (çıkıntı hariç) | |
| Ağırlık | Yaklaşık. 65 gr | |
Karbondioksit (CO2) Sensörü (GS-CO2) Giriş Modülü
| Öğe | Tanım | |
|---|---|---|
| Ölçüm Türü | Karbondioksit Konsantrasyonu | |
| Ölçüm Yöntemi | NDIR (Sınırsız Kızılötesi) | |
| Ölçüm Aralığı | 0 ila 9999 sayfa/dk | |
| Ölçüm Doğruluğu | ±0,5 % okuma + 30 ppm (0 ila 5000 ppm aralığında) | |
| Tepki | 3 dakika veya daha az | |
| Örnekleme Aralığı | 0,5, 1, 2, 5, 10, 20, 30 saniye, 1, 2, 5, 10, 20, 30, 60 dakika (Karbondioksitin algılanması 2 saniye veya daha yavaş aralıklarla yapılır. Örnekleme 0,5 olarak seçildiğinde veya 1 saniye, her seferinde aynı değer kaydedilir ve ardından değer her 2 saniyede bir güncellenir.) |
|
| Kablo Uzunluğu | Yaklaşık 200 mm | |
| Çalışma Ortamı | Sıcaklık: 0 °C ila 50 °C Nem: %80'e kadar RH (yoğunlaşmasız) |
|
| Dış Boyut [G x D x Y] | Yaklaşık 66 x 100 x 25 mm (çıkıntı hariç) | |
| Ağırlık | Yaklaşık 99 gr | |
AC Akım Sensörü Adaptörü (GS-DPA-AC) Giriş Modülü ve AC Akım Sensörü
| Öğe | Tanım | |
|---|---|---|
| Ölçüm Türü | Gerçek Ölçüm | Akım (isteğe bağlı AC akım sensörü kullanılarak) |
| Hesaplanan Değer | Güç, Birikmiş güç (Elektrik enerjisi) | |
| Sensör Tipi | Kelepçeli akım probu (isteğe bağlı) | |
| Uygulama Devresi | Tek fazlı iki telli, Tek fazlı üç telli veya Üç fazlı üç telli | |
| Sensör Sayısı | İki (2) sensör bağlanabilir (aynı tip sensör ve güç sistemi kullanılarak) | |
| Ölçüm Yöntemi | RMS dönüştürücü kullanarak kanalları (sensörler) tarar, İzole olmayan giriş | |
| Ölçüm Aralığı | 50, 100, 200 A RMS (sensöre göre değişir) | |
| Uygulanabilir Frekans | 50 veya 60 Hz | |
| Ölçüm Doğruluğu | Tam satışın ± %2'si ± 1 basamak (23 °C sıcaklıkta ve anma akımı ve frekansı dahilinde) | |
| Örnekleme Aralığı | 0,5, 1, 2, 5, 10, 20, 30 saniye, 1, 2, 5, 10, 20, 30, 60 dakika | |
| Kablo Uzunluğu | Yaklaşık. 200 mm | |
| Çalışma Ortamı | Sıcaklık: -10 °C ila 50 °C Nem: %80'e kadar RH (yoğuşmasız) |
|
| Dış Boyut [G x D x Y] | Yaklaşık. 46 x 66 x 27 mm (çıkıntı hariç) | |
| Ağırlık | Yaklaşık 55 gr | |
AC Akım Sensörü
| Öğe | Tanım | |
|---|---|---|
| GS-AC50A | Nominal ölçüm akımı: 50 A AC (Adaptöre giden kablonun uzunluğu yaklaşık 200 mm'dir) | |
| GS-AC100A | Nominal ölçüm akımı: 100 A AC (Adaptöre giden kablonun uzunluğu yaklaşık 200 mm'dir) | |
| GS-AC200A | Nominal ölçüm akımı: 200 A AC (Adaptöre giden kablonun uzunluğu yaklaşık 200 mm'dir) | |
Voltaj ve Sıcaklık Giriş Terminali (GS-4VT) Giriş Modülü
| Öğe | Tanım | |
|---|---|---|
| Ölçüm türü | -Analog voltaj veya Sıcaklık, -Mantık (sinyal düzeni) veya Darbe (anlık veya toplam sayı) |
|
| Kanal Sayısı | Voltaj/Sıcaklık: 4 kanal (kanallar için ölçüm tipi ayrı ayrı seçilebilir) Lojik/puls: 4 kanal (kanallar için ölçüm tipi 4 kanallı set olarak seçilebilir) |
|
| Voltaj/sıcaklık Giriş Yöntemi | Foto-MOS-rölesi ile tarar, tüm kanallar izole girişlidir | |
| Voltaj Ölçüm Aralığı | 20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50 V FS ve 1-5V FS | |
| Ölçüm Doğruluğu | FS'nin %0,15'i | |
| Giriş Empedansı | 1 M ohm | |
| Maksimum Giriş Voltajı | -Pozitif ("+") ve negatif ("-") giriş terminali arasında: 60 V Kanalların negatif ("-") terminali arasında: 60 V Kanalın negatif ("-") terminali ile -"GND" arasında: 60 V |
|
| Dayanım Gerilimi | -Kanalların negatif ("-") terminali arasında: 350 V pp (1 dakika) -Kanalın negatif ("-") terminali ile "GND" arasında: 350 V pp (1 dakika) |
|
| Sıcaklık Ölçüm Aralığı | Termokupl: K tipi -200 °C ila 1370 °C, T tipi -200 °C ila 400 °C | |
| Ölçüm Doğruluğu | K tipi -200 ≤ TS ≤ -100 °C: ± (okumanın %0.05'i + 2.0 °C) -100 < TS ≤ 1370 °C: ± (okumanın %0.05'i + 1.0 °C) T tipi -200 ≤ TS ≤ -100 °C: ± (%0,1 okuma + 1,5 °C) -100 < TS ≤ 400 °C: ± (%0,1 okuma + 0,5 °C) Referans Bağlantı Kompanzasyonu (RJC): ± 0,5 °C |
|
| Tükenmişlik Kontrolü | Termokupl başarısız olduğunda uyarı gösteriliyor | |
| Sıcaklık Ölçüm Birimi | Değiştirilebilir °C ve °F | |
| Mantık/Darbe Girişi | -Giriş sinyali: Voltaj veya Kuru kontak sinyali -Voltaj girişi: 0 ila +24V (ortak toprak) -Kuru kontak sinyali: Röle veya Katı hal rölesi -Eşik voltajı: Yakl. +2,5V, Histerezis: Yaklaşık. 0,5V (Sinyalin durumu 2V ve 2.5V'de değiştirilir.) |
|
| Nabzın Öfkesini Ölçme | ・Anında sayım: 200'e kadar sayım/örnekleme aralığı ・Birikmiş sayım: 65535'e kadar (Birikmiş değer, veri kaydı başlatılarak veya QUIT tuşuna basılarak sıfırlanır.) ・Maks. giriş frekansı : 400Hz |
|
| Örnekleme Aralığı | 0,5, 1, 2, 5, 10, 20, 30 saniye, 1, 2, 5, 10, 20, 30, 60 dakika | |
| Kablo Uzunluğu | Yaklaşık 200 mm | |
| Çalışma Ortamı | Sıcaklık: -10 °C ila 50 °C Nem: %80'e kadar RH (yoğuşmasız) |
|
| Dış Boyut [G x D x Y] | Yaklaşık 46 x 66 x 36 mm (çıkıntı hariç) | |
| Ağırlık | Yaklaşık 85 gr | |
Termistör Sensör Giriş Terminali (GS-4TSR) Giriş Modülü
| Öğe | Tanım | |
|---|---|---|
| Ölçüm türü | -Sıcaklık, -Mantık (sinyal düzeni) veya Darbe (anlık veya birikmiş sayım) |
|
| Kanal Sayısı | Sıcaklık: 4 kanal (kanallar için ölçüm tipi ayrı ayrı seçilebilir) Mantık/pulse: 4 kanal (kanallar için ölçüm tipi 4 kanallı set olarak seçilebilir) |
|
| Sıcaklık Giriş Yöntemi | Foto-MOS rölesi ile tarar, tüm kanallar izole edilmemiş giriş | |
| Sıcaklık Sensörü | Termistör (isteğe bağlı) | |
| Ölçüm Aralığı | Sıcaklık: -40 ila 120 °C (sensör tipine göre değişir) (Sensör GS-103AT-4P: -40 ila 105 °C, GS-103JT-4P: -40 ila 120 °C) |
|
| Ölçüm Doğruluğu | • GL100 ana gövde -40 ≤ TS < 0 °C: ± 0.7 °C 0 ≤ TS ≤ 35 °C: ± 0.2 °C 35 < TS ≤ 70 °C: ± 0.4 °C 70 < TS ≤ 120 °C: ± 1,0 °C • Termistör sensörü (GS-103AT-4P veya GS-103JT-4P) Tipik ± 0,4 °C |
|
| Sıcaklık Ölçüm Birimi | Değiştirilebilir °C ve °F | |
| Mantık/Darbe Girişi | -Giriş sinyali: Voltaj veya Kuru kontak sinyali -Voltaj girişi: 0 ila +24V (ortak toprak) -Kuru kontak sinyali: Röle veya Katı hal rölesi -Eşik voltajı: Yakl. +2,5V, Histerezis: Yaklaşık. 0,5V (Sinyalin durumu 2V ve 2.5V'de değiştirilir.) |
|
| Nabzın Öfkesini Ölçme | -Anında sayım: 200'e kadar sayım/örnekleme aralığı -Birikmiş sayım: 65535'e kadar (Birikmiş değer, veri kaydı başlatılarak veya QUIT tuşuna basılarak sıfırlanır.) -Maks. giriş frekansı : 400Hz |
|
| Örnekleme Aralığı | 0,5, 1, 2, 5, 10, 20, 30 saniye, 1, 2, 5, 10, 20, 30, 60 dakika | |
| Kablo Uzunluğu | Yaklaşık. 200 mm | |
| Çalışma Ortamı | -Sıcaklık: -10 °C ila 50 °C -Nem: %80'e kadar RH (yoğuşmasız) |
|
| Dış Boyut [G x D x Y] | Yaklaşık 46 x 66 x 36 mm (çıkıntı hariç) | |
| Ağırlık | Yaklaşık 83 gr | |
Çift Bağlantı Noktalı Adaptör (GS-DPA) Giriş Modülü
| Öğe | Tanım |
|---|---|
| Sensör Sayısı | İki (2) sensör |
| Bağlanabilir Sensörler | -GS-TH (Sıcaklık/Nem), GS-CO2 (Karbondioksit (CO2)), GS-LXUV (Aydınlık ve Ultraviyole) -Aynı tip iki sensörü bağlayamaz. |
| Kablo Uzunluğu | Yaklaşık 200 mm |
| Çalışma Ortamı | -Sıcaklık: -10 °C ila 50 °C -Nem: %80'e kadar RH (yoğuşmasız) |
| Dış Boyut [G x D x Y] | Yaklaşık. 46 x 66 x 27 mm (çıkıntı hariç) |
| Ağırlık | Yaklaşık. 68 gr |
Modül Uzatma Kablosu (GS-EXC)
| Öğe | Tanım | |
|---|---|---|
| Bağlanabilir Giriş Modülü | -Her tür giriş modülü -Kablo, giriş modülü ile GL100 arasına bağlanır. |
|
| Kablo Uzunluğu | Yaklaşık. 1,5 m | |
| Çalışma Ortamı | -Sıcaklık: -10 °C ila 50 °C -Nem: %80'e kadar RH (yoğuşmasız) |
|

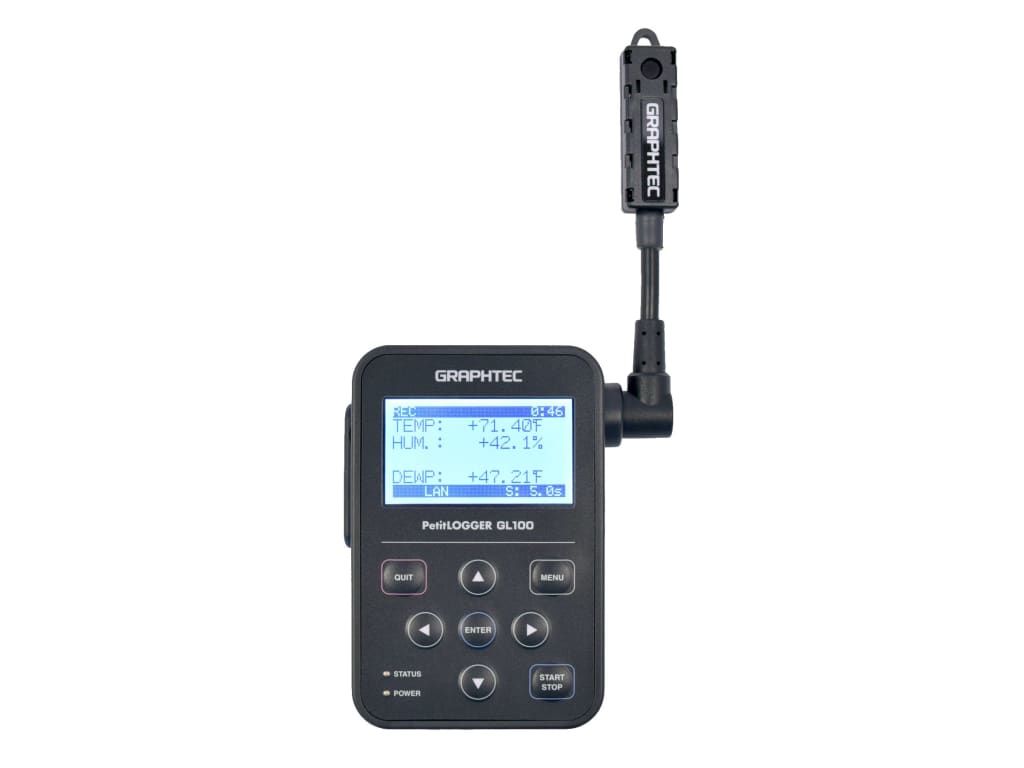

Portatif Kayıt Cihazı | GL100 Ürün Görseli
