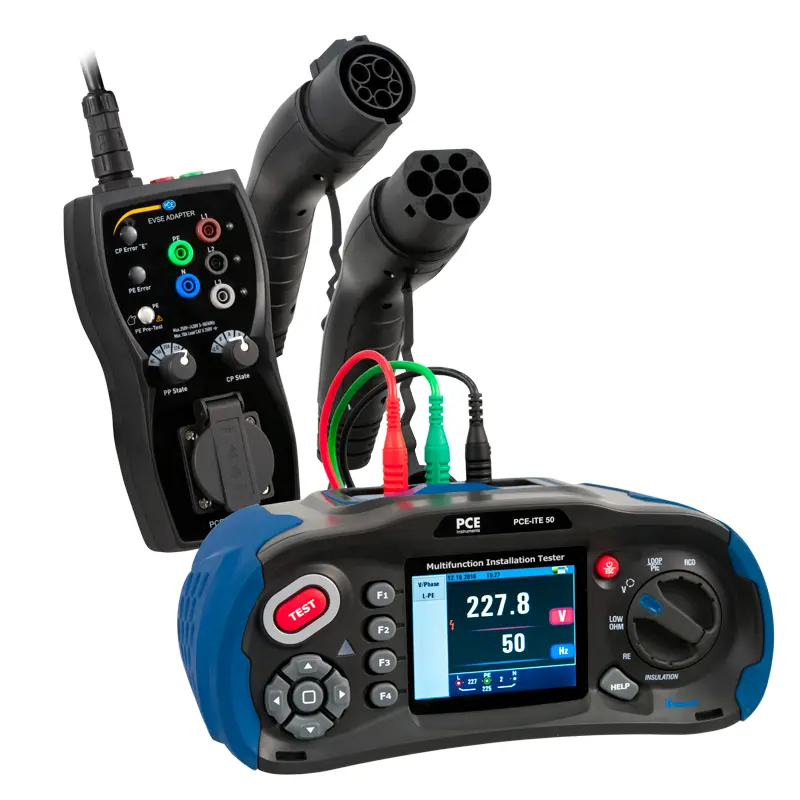

PCE EVSE Ölçüm Cihazı | PCE-EVSE-KIT2
PCE Cihazları, test cihazları ve dijital ölçüm cihazları, cihaz satış ve servisi için dünya çapında hizmet vermektedir. PCE Cihazları, neredeyse tüm ölçüm parametreleri için geniş bir test cihaz çeşitliliği üreticisidir (portatif ve sabit).
Sunduğumuz geniş test cihazları çeşitliliği, alandaki el tipi mobil testler, iş yerinizde veya tesisinizde sabit olarak kurulmuş devamlı güvenilir ölçümler veya uygulamanız için tasarlanmış tüm sistemler için kullanılabilir. Bizi aradığınızda , hemen hemen her malzeme, kuvvet veya parçacık ölçümü parametresi veya problem izolasyonu için çözümde yardımcı olabiliriz.
PCE EVSE Ölçüm Cihazı | PCE-EVSE-KIT2 Özellikleri
Yalıtım test cihazının geniş, 3.5 inçlik TFT renkli LCD ekranı bulunur. Cihaz, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümlerle uygun fotoğrafları belgeleme imkanı sunar. Cihaz ile sabit kurulumlar, doğru ve güvenli bir şekilde kurulur. Çift ekran, sezgisel simgeler ve yüksek görüş açısı sayesinde ölçümler rahat ve hızlı bir şekilde gerçekleştirilebilir. Düşük direnç ölçümü ile topraklama iletkenleri, potansiyel dengeleme iletkenleri ve koruyucu iletkenleri düşük empedans açısından kontrol edilebilir.
Cihaz ile düşük direnç ölçümü için 0.001 – 1 Ω çözünürlük ile ölçüm aralığı 0 – 2000 Ω’dir. Cihazın en önemli ölçümü yalıtım direnci ölçümüdür. Elektrik kabloları, ısı üreten arıza akımlarının akmasını sağlamak için yalıtım ölçümü sırasında voltaj altına yerleştirilir. Çoğu durumda, bu arıza akımları çok az oldukları için koruyucu cihazlar tarafından tespit edilmez ve en kötü durumda yangına neden olabilir. Cihaz ile yalıtım ölçümü 125V, 250V, 500V ya da 1000V’lik bir test voltajında gerçekleştirilir.
Test akımı 1 mA’dır. Cihaz ile topraklama ölçümü güç kaynağından bağımsız olarak gerçekleştirilir. Bir güç kaynağı sisteminin tüm ekipmanlarını ve devrelerini ortak bir potansiyele (referans topraklama ya da referans potansiyeli) getirmek ve kısa devre akımlarına ve aşırı voltajlara karşı korumak için, topraklama direnci mümkün olduğunca düşük empedanslı olmalıdır. 0.01 ... 1 Ω çözünürlük ve 0 ... 2000 Ω ölçüm aralığı ile cihaz, topraklama direnci ölçümü için tüm koşulları sağlar.
Tip 1 ve 2 prizli EVSE adaptör / PP ve CP simülasyonu / Schuko soket bağlantısı / Laboratuvar prizleri ile bağlantıların doğrudan kabulü
Elektromobilite giderek daha önemli bir rol oynamaktadır. Burada önemli bir nokta da elektrikli araçların şarj istasyonlarıdır. Sabit şarj istasyonlarının işlevini, koruyucu cihazlarını ve yalıtımını kontrol etmek için özel ölçüm cihazları gerekir. Çoğu zaman, gerekli ölçümleri yapmak için ölçüm cihazları mevcuttur. Ölçüm cihazının şarj istasyonuna bağlanabilmesi için ise bir adaptör gereklidir.
EVSE adaptör, bu uygulama için özel olarak tasarlanmıştır ve pek çok fonksiyonu bulunur. Şarj istasyonundaki tüm hatlar laboratuvar prizleri aracılığıyla teker teker çıkar. Böylece, tüm hatlara adaptör ile erişilebilir. Bu da şarj istasyonunun adaptör yardımıyla yalıtım açısından kontrol edilmesini sağlar. EVSE adaptöründe Schuko bağlantısı bulunur. RCD güvenlik bağlantısı ile arıza akım koruma cihazı kontrol edilebilir.
Şarj kablosunda elektrikli bir aracın şarjı için güç kablolarının yanı sıra iki arayüz de bulunur. CP hattı (Kontrol Pilotu) aracılığıyla şarj istasyonu ve elektrikli araç arasında iletişim kurularak aracın mevcut durumu bildirilir. PP kablosu (Haberleşme Prizi), bağlı şarj kablosu ile şarj istasyonu arasındaki iletişim için kullanılır. Şarj kablosu ile şarj istasyonunda kaç amperle şarj edileceği belirlenebilir. EVSE adaptör, bu iki fonksiyonu test etmek için uygun simülatörlerle donatılmıştır.
- 3.5 inç renkli TFT LCD ekran
- L-N, L-PE ve N-PE döngü direnci
- Ayarlanabilir FI test akımı
- SD kart ve bluetooth
- Çift ekran
- İyi / kötü FI testi
- Düşük Ohm ölçümü
- 1000V’ye kadar terminal voltajı
- Taşıma çantası dahil
- Şarj istasyonuna doğrudan bağlanma
- Tip 1 ve Tip 2 prizli adaptör
- PE iletken testi
- Entegre Schuko soketi
PCE EVSE Ölçüm Cihazı | PCE-EVSE-KIT2 Teknik Özellikleri
| Yalıtım Test Cihazı PCE-ITE 50 | ||
| Yalıtım Testi | ||
| Terminal Voltajı | 125 V (0 ... 10 %) | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.125 ... 4 MΩ | 0.001 MΩ | ± (2 % + 10 dijit) |
| Yükleme Akımı | Kısa Devre Akımı | |
| 1 mA @ son 125 kΩ | <= 1 mA | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 4.001 ... 40 MΩ | 0.01 MΩ | ± (2 % + 10 dijit) |
| 40.01 ... 400 MΩ | 0.1 MΩ | ± (4 % + 5 dijit) |
| 400.1 ... 1000 MΩ | 1 MΩ | ± (5 % + 5 dijit) |
| Terminal Voltajı | 250 V (0 ... 10 %) | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.125 ... 4 MΩ | 0.001 MΩ | ± (2 % + 10 dijit) |
| Yükleme Akımı | Kısa Devre Akımı | |
| 1 mA @ son 250 kΩ | <= 1 mA | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 4.001 ... 40 MΩ | 0.01 MΩ | ± (2 % + 10 dijit) |
| 40.01 ... 400 MΩ | 0.1 MΩ | ± (3 % + 2 dijit) |
| 400.1 ... 1000 MΩ | 1 MΩ | ± (3 % + 2 dijit) |
| Terminal Voltajı | 500 V (0 ... 10 %) | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.125 ... 4 MΩ | 0.125 ... 4 MΩ | 0.001 MΩ |
| Yükleme Akımı | Kısa Devre Akımı | |
| 1 mA @ son 500 kΩ | <= 1 mA | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 4.001 ... 40 MΩ | 0.01 MΩ | ± (2 % + 10 dijit) |
| 40.01 ... 400 MΩ | 0.1 MΩ | ± (3 % + 2 dijit) |
| 400.1 ... 1000 MΩ | 1 MΩ | ± (4 % + 5 dijit) |
| Terminal Voltajı | 1000 V (0 ... 10 %) | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.125 ... 4 MΩ | 0.001 MΩ | ± (3 % + 10 dijit) |
| Yükleme Akımı | Kısa Devre Akımı | |
| 1 mA @ Last 1 MΩ | <= 1 mA | |
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 4.001 ... 40 MΩ | 0.01 MΩ | ± (2 % + 10 dijit) |
| 40.01 ... 400 MΩ | 0.1 MΩ | ± (3 % + 2 dijit) |
| 400.1 ... 1000 MΩ | 1 MΩ | ± (4 % + 5 dijit) |
| Düşük Ohm | ||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 2.000 Ω | 0.001 Ω | ± (1.5 % + 30 dijit) |
| 20.00 Ω | 0.01 Ω | ± (1.5 % + 3 dijit) |
| 200.0 Ω | 0.1 Ω | ± (1.5 % + 3 dijit) |
| 2000 Ω | 1 Ω | ± (1.5 % + 5 dijit) |
| Maks. Açık Devre Voltajı | 5.8 V | |
| Aşırı Yük Koruması | 250 Vrms | |
| Süreklilik Testi | ||
| Ölçüm Aralığı | Çözünürlük | |
| 2000 Ω | 0.01 Ω | |
| Maks. Açık Devre Voltajı | 5.8 V | |
| Aşırı Yük Koruması | 250 Vrms | |
| Kısa Devre Akımı | >= 200 mA | |
| Döngü Direnci | ||
| L-PE (Hi-Amp): Yükleme Akımı 4,0 A | ||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.23 ... 9.99 Ω | 0.01 Ω | ± (5 % + 6 dijit) |
| 10.0 ... 99.9 Ω | 0.1 Ω | ± (5 % + 6 dijit) |
| 100 ... 999 Ω | 1 Ω | ± (5 % + 6 dijit) |
| L-PE (tetikleme olmadan): Yükleme Akımı 15 mA | ||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.23 ... 9.99 Ω | 0.01 Ω | ± (5 % + 6 dijit) |
| 10.0 ... 99.9 Ω | 0.1 Ω | ± (5 % + 6 dijit) |
| 100 ... 999 Ω | 1 Ω | ± (5 % + 6 dijit) |
| L-N: Yükleme Akımı 4,0 A | ||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.23 ... 9.99 Ω | 0.01 Ω | ± (4 % + 4 dijit) |
| 10.0 ... 99.9 Ω | 0.1 Ω | ± (4 % + 4 dijit) |
| 100 ... 999 Ω | 1 Ω | ± (4 % + 4 dijit) |
| RCD Testi | ||
| RCD (In) | 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A | |
| Faktör | x 1/2, x1, x2, x5 | |
| Tetikleme Süresi Hassasiyeti | ± (1 % + 1 ms) | |
| Test Akımının Sinyal Formu | Sinüs (AC), Darbe (DC) | |
| Tetikleme Özellikleri | G ve S | |
| Tetikleme Zamanı | 0° ya da 180° | |
| Voltaj Aralığı | 194 ... 260 V AC (50/60 Hz) | |
| Akım Ölçümü Hassasiyeti | ± (5 % + 2 dijit) | |
| RCD Tipleri | Tip A, Tip B | |
| Voltaj Ölçümü | ||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 80 ... 500 V AC/DC | 1 V | ± (2 % + 2 dijit) |
| Frekans Ölçümü | ||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 45 ... 65 Hz | 1 Hz | ± 2 Hz |
| Topraklama Ölçümü | ||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
| 0.00 ... 99.99 Ω | 0.01 Ω | ± (2 % + 30 dijit) |
| 100.0 ... 999.9 Ω | 0.1 Ω | ± (2 % + 6 dijit) |
| 1000 ... 2000 Ω | 1 Ω | ± (2 % + 6 dijit) |
| Diğer Teknik Özellikler | ||
| Güç Kaynağı | 8 x 1.2 ... 1.5 V AA pil | |
| Pil Ömrü | Yaklaşık 15 saat | |
| Ölçüm Kategorisi | CAT III 600 V | |
| Koruma Sınıfı | IP 65 | |
| Ekran | 3.5" TFT (320 x 240 Piksel) | |
| Çevre Koşulları | 0 ... 45°C, 0 ... 95% n.o, yoğuşmasız | |
| Boyut | 24.2 cm x 10.5 cm x 14.5 cm | |
| Ağırlık | 1.56 kg | |
| EVSE Ölçüm Cihazı PCE-EVSE-300 | ||
| Fonksiyonlar | ||
| PE Testi (koruyucu iletken) | Uygun, hata | |
| PP simülasyonu (şarj kablosu kodu) | Açık, 13 A, 20 A, 32 A, 63 A | |
| CP simülasyonu (iletişim hattı) | A, B, C, D, hata | |
| Çıkışlar (sadece test amaçları için) | ||
| Ölçüm bağlantıları |
L1, L2, L3, N, PE |
|
| Schuko Bağlantısı |
Maks. 250V AC, 10A |
|
| Schuko Bağlantısındaki Sigorta | 10 A / 250 V, 5 x 20 mm | |
| CP Sinyal Çıkışı | ± 12 V PWM | |
| Diğer Teknik Özellikler | ||
| Giriş Voltajı |
1 Faz: 250V AC / 3 Faz: 430 V AC, |
|
| Şarj Kablosu Bağlantısı Tip 1 |
AC şarj modu 3, IEC62196-1 ile uyumlu |
|
| Şarj Kablosu Bağlantısı Tip 2 |
AC şarj modu 3, IEC62196-2 ile uyumlu |
|
| Ölçüm Kategorisi | CAT II 300 V | |
| Koruma Sınıfı | IP54 | |
| Kirlilik Derecesi | 2 | |
| Çevre Koşulları | 0 ... 40 °C, 10 ... 85% n.o, yoğuşmasız | |
| Depolama Koşulları | -10 ... 50 °C, 10 ... 60% n.o, yoğuşmasız | |
| Maksimum Çalışma Yüksekliği | Maks. 2000 m | |
| Boyut | 277 x 109 x 63 mm | |
| Ağırlık | Yaklaşık 1 kg | |
PCE Elektrikli Araç Şarj İstasyonu Test Cihazı | PCE-EVSE 300 Teslimat İçeriği
EVSE Ölçüm Cihazı PCE-EVSE-KİT2,
- 1 x EVSE Ölçüm Cihazı / EVSE Ölçer PCE-EVSE 300,
- 1 x Yalıtım Test Cihazı PCE-ITE 50,
- 1 x Şarj Kablosu Prizi Tip 1,
- 1 x Şarj Kablosu Prizi Tip 2,
- 1 x Test Uçları,
- 1 x Taşıma Çantası,
- 1 x Kullanım Kılavuzu.
