Graphtec Data Platform, Veri Toplama Ünitesi | GL7000
İsteğe bağlı olarak seçilen sinyali ölçmek için veri toplama birimi. Modüller çok çeşitli ölçümlere izin verir ve esnek kombinasyonlar sayesinde çeşitli ölçümler için uygundur.
Graphtec Data Platform, Veri Toplama Ünitesi | GL7000 Genel Özellikleri
Modüle farklı uygulamalar için ölçümler eklenebilir.
-Gerilim modülü (GL7-V)
-Gerilim/Sıcaklık modül (GL7-M)
-Yüksek hızlı voltaj modülü (GL7-HSV)
-Yüksek gerilim modülü (GL7-HV)
-Köprü modülü (GL7-DCB)
-Şarj modülü (GL7-CHA)
-Gerilim çıkış modülü (GL7-DCO)
-Mantık/Puls modülü (GL7-L/P)
-10 ünitenin her biri farklı bir giriş/çıkış modülü içerebilir (*1)
-Bir ana üniteye aynı türden en fazla 10 giriş/çıkış modülü takılabilir (*1)
(*1)* Farklı tipte modüller takılıysa, sistemin etkin örnekleme hızı, kurulu modüller arasında en hızlı örnekleme hızına kadardır. Modülün maksimum örnekleme hızı, en hızlı amplifikatörün maksimum örnekleme hızından daha yavaş olduğunda, sinyal modülün maksimum örnekleme hızı ile örneklenecektir. Aynı veriler, daha yavaş birimlerde yeni veriler yakalanana kadar sistem örnekleme hızıyla kaydedilir.* Takılabilen modül sayısı, modül tipiyle sınırlıdır. 10 modüle kadar (7 GL7-L/P modülü ile maksimum 112 kanal, GL7-V veya GL7-M modülü ile maksimum 100 kanal).
Mantık/Pulse modülü için (GL7-L/P):
Mantık seçeneği (112ch) kullanılarak maksimum 7 birime izin verilir.
Darbe seçeneği (32 kanal) kullanılarak maksimum 2 üniteye izin verilir.
(Mantık veya darbe modu, her ünite için ayarlanabilir.)
Gerinim modülü (GL7-DCB) için:
Ek iki diğer amplifikatör ünitesi ile maksimum 8 üniteye izin verilir. (Kanal sayısı 112 kanal ile sınırlıdır.)* Mantık/darbeli modül için, modül diğer amplifikatör modülleriyle birlikte takıldığında kanal sayısı seçilen örnekleme hızı ile sınırlandırılabilir.
1μs örnekleme aralığı: 8 kanala kadar
2μs örnekleme aralığı: 16 kanala kadar (İki modül takılıysa, her ünitede kanal #1 ila #8 kullanılabilir.)
Darbe modu kullanıldığında, maksimum örnekleme hızı 100μs'dir. . Veriler her 100μs'de bir güncellenecektir.
-Giriş/çıkış modüllerinin sayısı artırıldığında bile maksimum örnekleme hızını korur. Gerilim veya gerilim/sıcaklık için giriş modüllerinin sayısı artırıldığında bile maksimum örnekleme hızını korur.
-PC platformu kullanılarak 1120 kanala kadar ölçüm yapılabilir GL7000'in 10 adede kadar birimi LAN veya USB üzerinden 1 PC'ye bağlanabilir ve yazılım kullanılarak kontrol edilebilir.
-GL7000'in en fazla 5 birimi, senkronizasyon kullanılarak tamamen senkronize edilebilir. kabloBaşlatma/durdurma, tetikleme ve örnekleme, bir senkronizasyon ile bağlandıklarında GL7000'de senkronize edilebilir. kablo. Ana ve bağımlı birimler otomatik olarak tanımlanır.
-Dokunmatik panelli yüksek çözünürlüklü ekran modülü, çeşitli konfigürasyonlarda ölçüm yapılmasını sağlar.
-Ayrılabilir ekran modülü hem bağımsız hem de gömülü sistem konfigürasyonlarına izin verir
-Ölçüm ayarları ve sinyal ölçümü, ekran modülü takılarak PC olmadan yapılabilir. Ekran modülü, bir LAN kablosu* ile ana modüle bağlanarak uzaktan çalıştırma için farklı yerlere taşınabilir, ayrıca sisteme gömülebilir. Modül, ekran modülü bağlıyken bile bilgisayar tarafından çalıştırılabilir.
-Geniş, okunması kolay 5,7 inç (VGA 640 x 480) yüksek çözünürlüklü LCD monitör
-Parlak, net bir TFT renkli LCD monitör kullanır. Verileri dalga biçiminde veya dijital biçimde okumayı ve ölçüm parametre ayarlarını kontrol etmeyi kolaylaştırır.
-YT ekranı
-Dijital gösterge
-XY ekranı
-FFT ekran
-Ekran ünitesi, yerinde rahat kullanım sağlamak için bir dokunmatik panel sistemine sahiptir.
-İşlev Menüsü
-Listelenen simgelerden her bir işleve kolay erişim.
-Simgeye dokunun, sonraki ayar menüsü ekranına geçin.
-Görüntü dalga biçimi genişleyebilir veya küçülebilir.
| Dahili RAM | Her kanal için 2 milyona kadar örnek tasarrufu sağlamak için her modüle RAM yerleştirilmiştir. Kanal sayısını artırmak veri yakalama süresini azaltmaz. |
| Dahili Flash bellek (*1) | Ana modüle 4 GB Flash bellek yerleştirilmiştir. Yakalanan veriler, örnekleme hızı 1kS/sn'den (1ms) düşük olduğunda doğrudan flash belleğe kaydedilebilir. Kalıcı bellek (kayıtlı veriler, güç kapatılsa bile korunur). |
| SD hafıza kartı (*2) | SD kart yuvası (32 GB'a kadar SDHC'yi destekler) ana modülde standarttır. Yakalanan veriler, örnekleme hızı 1kS/sn'den (1ms) daha yavaş olduğunda doğrudan SD karta kaydedilebilir. Kayıt sırasında herhangi bir veri kaybı olmadan SD bellek kartının değiştirilebildiği çalışırken değiştirmeyi destekler. (*3) |
| SSD modülü (128GB) (*1) (*2) | İsteğe bağlı SSD modülü kullanıldığında, büyük miktarda verinin birden fazla kaydedilmesine olanak tanır. Yüksek titreşim direncine sahiptir ve örnekleme 1MS/s'den (1μs) daha hızlı olmadığında yakalanan veriler doğrudan SSD'ye kaydedilebilir. (*4) |
(*1) Üretim zamanına bağlı olarak bellek cihazının kapasitesi yukarıdakinden daha küçük olabilir.
(*2)Veri kaydı için dosya, donanım yazılımı sürümü 2.0 veya üzeri üzerinde 4 GB, donanım yazılımı sürümü 1.6 veya daha öncesi için 2 GB ile sınırlıdır. Veri yakalama durdurulana kadar veri kaybetmeden birden çok dosyaya veri kaydetme işlevi vardır.
(*3) Çalışırken değiştirme, örnekleme 100 ms'den daha yavaş olduğunda mümkündür.
(*4) Modül sayısı sınırlıdır. Depolama kapasitesi üretim tarihine göre farklılık gösterebilir.

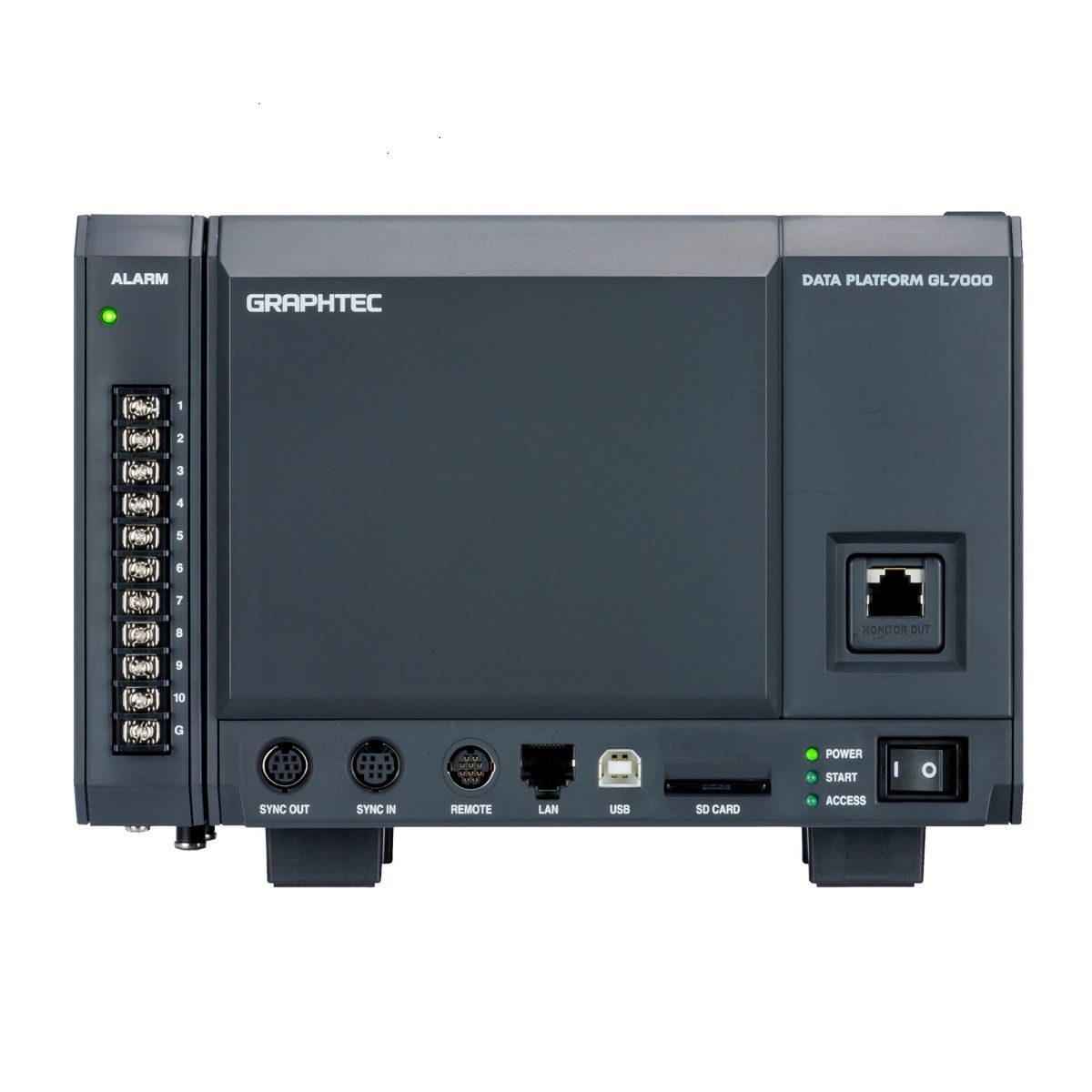

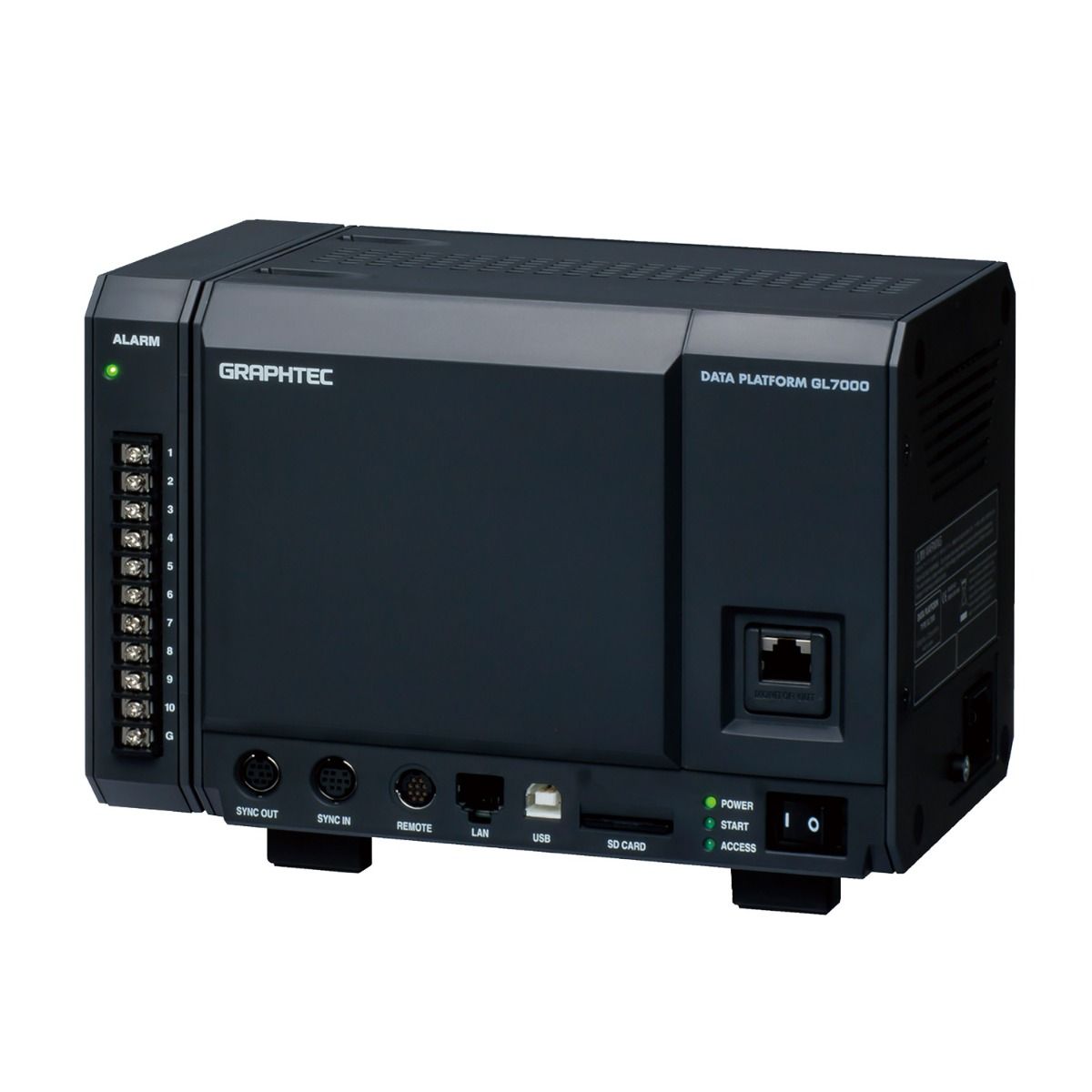

Graphtec Data Platform, Veri Toplama Ünitesi | GL7000 Ürün Görseli
