PCE Gaussmetre Ölçüm Cihazı | PCE-EMF 40
PCE Gaussmetre Ölçüm Cihazı | PCE-EMF 40 Özellikleri
- Bu Gaussmetre ile 2000 mG'ye kadar manyetik alanları doğrudan ölçmek mümkündür. Aynı zamanda, Gaussmetre manyetik alanın gücünü bir X, Y ve Z ekseni kullanarak sayısal olarak gösterir. Gaussmetrenin bir başka ölçüm fonksiyonu elektromanyetik alan şiddeti ölçümüdür. Gaussmetre üzerindeki bu ölçüm fonksiyonu ile, besleme hatlarındaki elektromanyetik alan şiddeti 50/60 Hz frekansında belirlenebilir. Gaussmetre ile yüksek frekans aralığında ölçüm yapmak da mümkündür. Bu, ölçümlerin Gaussmetre ile, örneğin bir WLAN yönlendiricisinde veya bir cep telefonunda yapılabileceği anlamına gelir. Birçok ölçüm fonksiyonu nedeniyle, Gaussmetrenin kompakt ve çok fonksiyonlu bir ölçüm cihazıdır.
- Gaussmetre üzerindeki sayısal ekrana ek olarak, ölçülen son 20 değerin grafiksel gösterimi de gösterilir. Ölçülen değer, Gaussmetre tarafından çubuk grafik olarak da görüntülenir. Gaussmetre üzerindeki bu çubuk grafik üç trafik ışığı rengine ayrılmıştır. Ölçülen değer sabit bir ayar değerini aşar aşmaz, böylece Gaussmetre üzerindeki çubuk grafik kırmızı alana ulaşırsa, sesli bir alarm etkinleştirilir. Gaussmetre üzerindeki bu alarm, ölçülen değer sabit eşiğin altına düştüğünde otomatik olarak kapanır.
- Her üç ölçüm modu da Gaussmeter'den 2.4 '' TFT ekranda eşzamanlı olarak okunabilir. Bu nedenle, Gaussmetre üzerindeki bireysel ölçüm modlarını değiştirmek gerekli değildir. Gaussmetrenin arka ışığı 4 seviyeye ayarlanabilir. Böylece, Gaussmetrenin ekranı, bir düğmeye basarak çeşitli çevresel koşullara uyarlanabilir.
- Üç farklı ölçüm fonksiyonu,
- Birçok farklı ünite ayarlanabilir,
- Limit değer aşıldığında alarm fonksiyonu,
- Otomatik kapanma,
- Üç eksenli ölçüm ile,
- Düşük frekanslar ve yüksek frekanslar için.
PCE Gaussmetre Ölçüm Cihazı | PCE-EMF 40 Teknik Özellikleri
|
Teknik Özellikler |
||
|
Düşük frekanslı manyetik alan |
||
|
Birim µT |
Çözünürlük |
Hassasiyet |
|
20,00 ... 200,0 µT |
0,01 µT, 0,1 µT |
50/60 Hz'de ±% 12 + 5 basamak |
|
Birim mG |
Çözünürlük |
Hassasiyet |
|
200,0 ... 2000 mG |
0,1 mG, 1 mG |
50/60 Hz'de ±% 12 + 5 basamak |
|
Düşük frekanslı elektromanyetik alan |
||
|
Birim V/m |
Çözünürlük |
Hassasiyet |
|
50 V/m ... 2000 V/m |
1 V/m |
50/60 Hz'de ±% 7 + 20 basamak |
|
Yüksek frekanslı elektromanyetik alan |
||
|
Birim mV/m, V/m |
Çözünürlük |
Hassasiyet |
|
30,0 mV/m ... 11.00 V/m |
0,01, 0,1 mV/m |
1 V / m ve 900 MHz'de 1,0 dB,> 1 V / m yalnızca referans olarak kullanılır |
|
Birim µW/cm² |
Çözünürlük |
|
|
0,02 ... 32,0 µW/cm² |
0,01, 0,1 µW/cm² |
|
|
Birim µW/m², mW/m² |
Çözünürlük |
|
|
2,3 µW/m² ... 320,9 µW/m² |
0,1, 1 µW/m² |
|
|
Birim mA/m |
Çözünürlük |
|
|
0,07 ... 29,1 mA/m |
0,01, 0,1 mA/m |
|
|
Tüm spesifikasyonlar 23 ± 5 ° C ortam sıcaklığına,% 25 ... 75 n.o ortam sıcaklığına ve 3 V / m ve 30 MHz'den düşük RF alan gücüne karşılık gelir. |
||
|
Bant Genişliği |
Yüksek frekans: 50 MHz ... 3,5 GHz |
|
|
Sensör Sayısı |
Manyetik alan: 3 |
|
|
Ölçüm Hızı |
1 Hz |
|
|
Ölçülen Değer Aşıldığında Ekran |
"- - - -" |
|
|
Depolama |
MIN / MAX Depolama |
|
|
Ekran |
2,4" TFT |
|
|
Voltaj Kaynağı |
3 x 1,5 V AAA Pil |
|
|
Güç Tüketimi |
Yaklaşık. 24 ... 38 mA |
|
|
Otomatik Kapanma |
10 dakika sonra fonksiyon kapatılabilir |
|
|
Çalışma Koşulları |
0 ... 50 °C, <80 % n.o. |
|
|
Boyut |
107 x 60 x 25 mm |
|
|
Ağırlık |
Yaklaşık 106 g (pil olmadan) |
|
- 1 x Gaussmetre PCE-EMF 40,
- 3 x 1,5 V AAA Pil,
- 1 x Kullanım Kılavuzu.

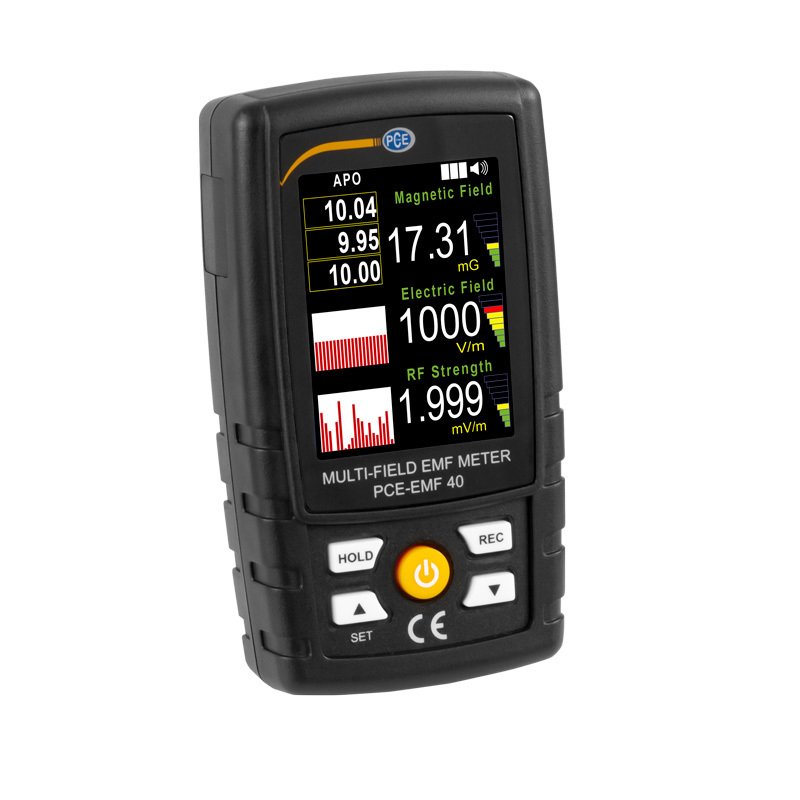

PCE Gaussmetre Ölçüm Cihazı | PCE-EMF 40 Ürün Resimleri
EMF 40 EMF 40 EMF 4
