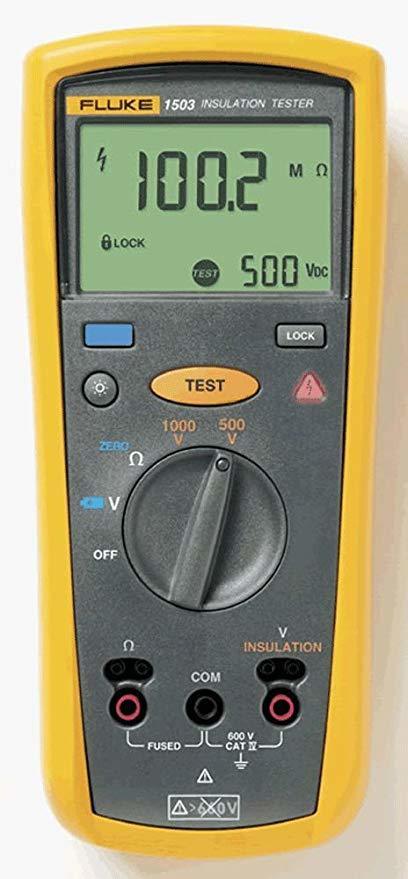

Fluke Dijital İzolasyon Test Cihazı | Fluke 1503

Fluke İzolasyon Direnci Test Cihazı | Fluke 1503 Temel Özellikler

• İzolasyon test kademesi:
• 1507: 0.01 MΩ ile 10 GΩ arası
• 1503: 0.1 MΩ ile 2000 MΩ arası
• İzolasyon test voltajları:
• 1507: 50 V, 100 V, 250 V, 500 V, 1000 V
• 1503: 500 V, 1000 V
• Polarizasyon Endeksinin ve Dielektrik Emilim Oranının otomatik olarak hesaplanması ile hem paradan hem de zamandan kazanın (yalnızca 1507'de vardır)
• 1507'nin Karşılaştırma (Başarılı/Başarısız) fonksiyonu ile tekrar eden testleri kolayca yapın (yalnızca 1507'de vardır)
• Uzaktan kullanım probu ile, tekrar eden testleri ve erişilmesi zor testleri kolayca yapın
• Canlı devre algılama özelliği, 30 V'tan daha büyük bir voltaj algılandığında kullanıcıyı korumak için izolasyon testinin yapılmasını önler
• Ekstra kullanıcı koruması için kapasitif voltajın otomatik olaraj deşarj edilmesi
• AC/DC voltaj: 0.1 V ile 600 V arası
• 200 mA Süreklilik
• Direnç: 0.01 Ω ile 20.00 kΩ arası
• Otomatik kapanma sayesinde pil tasarrufu
• Büyük, arka ışıklı gösterge sayesinde ölçüm değerlerini kolayca okuma
• Ekstra kullanıcı koruması için CAT IV 600 V aşırı voltaj katergori sınıfı

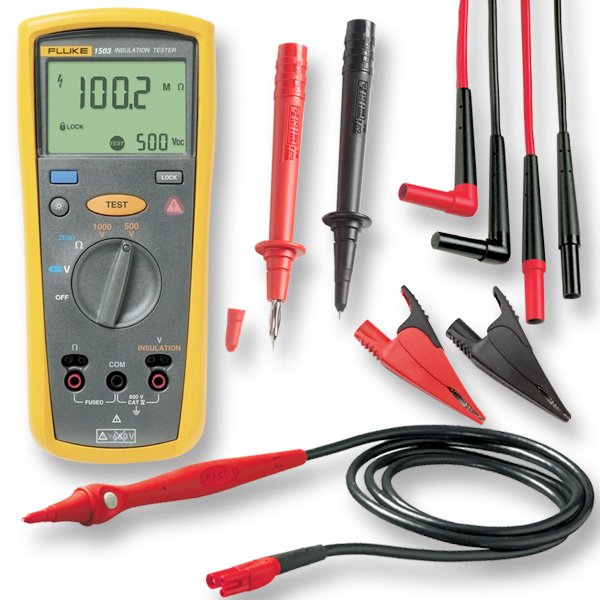

• Her bir test cihazı ile birlikte, uzaktan test probu, test iletkenleri, problar ve aligatör klipsler gelir
• Ellerinizi başka işler için serbest bırakmak üzere, opsiyonel Fluke TPAK manyetik askı sistemine uyar.
• Dört adet AA alkalin pil (NEDA 15 A veya IEC LR6) en az 1000 izolasyon testine yeterlidir

Fluke İzolasyon Direnci Ölçüm Cihazı | FLUKE 1503 Teknik Özellikler

---

-Dijital Meger Cihazı: Evet

-İzolasyon Megeri    : Evet

-Toprak Megeri         : Prizden Ölçer Toprak Megeri

-Test Voltajı               : 1000 Volt

AC/DC Voltaj Ölçümü
Doğruluk	Kademe  600.0 V Çözünürlük  0.1 V 50 Hz ile 400 Hz arası ± (Okuma yüzdesi + Dijitler)  ± (2 % + 3)
Giriş empedansı	3 MΩ (nominal), < 100 pF
Ortak mod red oranı (1 kΩ dengesiz)	DC'de, 50 veya 60 Hz'de > 60 dB
Aşırı Yük Koruması	600 V rms veya DC



Topraklama Direnci Ölçümü
Kademe/Çözünürlük	20.00 Ω  0.01 Ω 200.0 Ω  0.1 Ω 2000 Ω  1.0 Ω 20.00 kΩ  0.01 kΩ
Doğruluk	± (1.5 % + 3)
Aşırı yük koruması	2 V rms veya DC
Açık Devre Test Voltajı	> 4.0 V, < 8 V
Kısa Devre Akımı	> 200.0 mA



İzolasyon Özellikleri
Ölçüm Kademesi	1507:00:00  0.01 MΩ ile 10 GΩ arası 1503:00:00  0.01 MΩ ile 2000 MΩ arası
Test Voltajı	1507:00:00  50 V, 100 V, 250 V, 500 V, 1000 V 1503:00:00  500 V, 1000V
Test Voltajı Doğruluğu	+ 20 %, - 0 %
Kısa Devre Akımı	1 mA nominal
Otomatik Deşarj	C = 1 µF veya daha az ise, deşarj süresi 0.5 saniyeden düşüktür
Canlı Devre Göstergesi	Test başlamadan önce terminallerde 30 volttan büyük gerilim varsa testi durdurur
Maksimum Kapasitif Yük	1 µF'a kadar yükle kullanılabilir
Ölçüm Doğruluğu	50 V:  ±(3 % + 5) 100 V: ±(3 % + 5)  250 V: ±(1.5 % + 5) 500 V: ±(1.5 % + 5) 1000V:  2000 MΩ'a kadar ±(%1.5 + 5), 2000 MΩ'un üstünde ±(%10 + 3)



Genel Özellikler
Herhangi Bir Terminale Uygulanan Maksimum Voltaj	600 V AC rms veya DC
Saklama Sıcaklığı	-40 °C ile 60 °C arası (-40 °F ile 140 °F arası)
Çalışma Sıcaklığı	-20 °C ile 55 °C arası (-4 °F ile 131 °F arası)
Sıcaklık Katsayısı	< 18 °C veya > 28 °C (< 64 °F veya > 82 °F) sıcaklıklarda °C başına 0.05 x (belirlenen doğruluk)
Bağıl Nem	%0 ile %95 arası @ 10 °C ile 30 °C arası (50 °F ile 86 °F arası)  %0 ile %75 arası @ 30 °C ile 40 °C arası (86 °F ile 104 °F arası)  %0 ile %40 arası @ 40 °C ile 55 °C arası (104 °F ile 131 °F arası)
Sarsıntı	Rastgele, MIL-PRF-28800F Sınıf 2 cihaz uyumlu olarak, 2 g, 5-500 Hz
Şok	IEC 61010-1 2. Basıma (1 metreden düşme testi, altı taraf, meşe zemin) uyumlu olarak 1 metreden düşüşe dayanıklı
Elektromanyetik Uyumluluk	3 V/M değerinde RF alanında, doğruluk = belirtilen doğruluk (EN 61326-1:1997)
Güvenlik	ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, ve IV 600 V (CAT IV) ölçüm kategorisi için IEC/EN 61010-1 2. Basıma uyumludur.
Sertifikalar	CSA için CSA/CAN C22.2 No. 61010.1-04 standardı; TUV için IEC/EN 61010-1 2.Basım standardı
Piller	Dört adet AA pil (NEDA 15A veya IEC LR6)
Pil Ömrü	İzolasyon testi kullanımı:  Metre, yeni alkalin pillerle oda sıcaklığında en azından 1000 izolasyon testi yapabilir. Bunlar, 5 saniyelik açık ve 25 saniyelik kapalı şeklindeki duty cycle ile 1 MΩ'a 1000 V uygulanan standart testlerdir. Direnç ölçümleri:  Metre, yeni alkalin pillerle oda sıcaklığında en azından 2500 topraklama testi yapabilir. Bunlar, 5 saniyelik açık ve 25 saniyelik kapalı şeklindeki duty cycle ile 1 Ω'a 1 V uygulanan standart testlerdir.
Boyut	5.0 cm Y x 10.0 cm G x 20.3 cm U (1.97 in Y x 3.94 in G x 8.00 in U)
Ağırlık	550 g (1.2 lb)
IP Sınıfı	IP40
Çalışma	Performansı:  2000 m CAT IV 600 V, 3000 m CAT III 600 V Çalışma dışı (saklama):  12,000 m
Kademe Aşım Özelliği	kademenin %110'u
Dahil Olan Aksesuarlar	TL224 Test İletkenleri, TP74 Test Probları, klipsler PN 1958654 (kırmızı) ve PN 1958646 (siyah), kılıf ve uzaktan test probu
