Bareiss IRHD Compact III | Otomatik Kompakt IRHD Sertlik Ölçüm Cihazı
Bareiss IRHD Compact III | Otomatik Kompakt IRHD Sertlik Ölçüm Cihazı
Bareiss IRHD Compact III | Otomatik Kompakt IRHD Sertlik Ölçüm Cihazı
- Modüler Sistem: IRHD M ve IRHD N ölçüm üniteleri değiştirilebilir yapıdadır.
- Yüksek Hassasiyet: İnce numunelerde dahi tekrarlanabilir ve güvenilir ölçüm sonuçları.
- Dahili Hafıza: 300 adede kadar ölçüm verisini cihaz belleğinde saklayabilir.
- Otomatik İşlem: Operatör etkisini minimize eden otomasyon, kullanıcıdan bağımsız tutarlılık sağlar.
- RS-232 Bağlantı: Verilerin bilgisayara aktarımı kolay ve güvenlidir.
- BareissOne Uyumlu: Ölçüm verileri yazılıma aktarılabilir, grafiksel analiz ve raporlama yapılabilir.
- Kompakt Tasarım: Masaüstü kullanımına uygundur, az yer kaplar.
Kullanım Alanları
- Otomotiv iç trim ve conta üretimi
- O-ring ve sızdırmazlık elemanları üretimi
- Kalıplanmış elastomer parça testleri
- Teknik hortum ve boru üretimi
- Plastik, kauçuk ve elastik parça kalite kontrolü
- Savunma sanayi ve tıbbi ürün Ar-Ge birimleri
Bareiss IRHD Compact III | Otomatik Kompakt IRHD Sertlik Ölçüm Cihazı Teknik Özellikleri
| Özellik | Açıklama |
|---|---|
| Model | Bareiss IRHD Compact III |
| Ölçüm Metotları | IRHD M / IRHD N |
| Çözünürlük | 0.1 IRHD |
| Ölçüm Süresi | 1 – 99 saniye ayarlanabilir |
| Veri Aktarımı | RS-232 (V24 – 9600 Baud) |
| Veri Hafızası | 300 ölçüm verisi |
| Güç Girişi | 100 – 240 VAC, 50/60 Hz |
| Koruma Sınıfı | IP50 |
| Kalibrasyon Sertifikası | ISO/IEC 17025 akreditasyonlu kalibrasyon |
| Uyumlu Standartlar | DIN ISO 48-2, ASTM D1415, NFT 46-003, BS903 A26 |
| Boyut ve Ağırlık (Stand) | 200 x 250 x 570 mm – 9,0 kg |
| Boyut (IRHD M Ünitesi) | 160 x 100 x 140 mm – 1.4 kg |
| Boyut (IRHD N Ünitesi) | 70 x 90 x 150 mm – 1.9 kg |
| Metot | Toplam Kuvvet | Ayak Kuvveti | İndenter Çapı | Ölçüm Mesafesi | Okuma Aralığı |
|---|---|---|---|---|---|
| IRHD M | 153.3 mN | 235 mN | Ø 0.4 mm | 0.3 mm | 30 – 100 |
| IRHD N | 5.7 N | 8.3 N | Ø 2.5 mm | 1.8 mm | 30 – 100 |
Bareiss IRHD Compact III | Otomatik Kompakt IRHD Sertlik Ölçüm Cihazı Sıkça Sorulan Sorular
1. IRHD Compact III hangi sertlik yöntemleriyle çalışır?
IRHD M ve IRHD N yöntemleriyle çalışır; farklı kalınlıktaki elastomer numuneler için uygundur.
2. En ince ne kadar malzeme ölçülebilir?
IRHD M ile minimum 0.6 mm kalınlığındaki malzemeler ölçülebilir.
3. Yazılım desteği var mı?
Evet. BareissOne yazılımıyla tam uyumlu çalışır; veri kaydı, analiz ve raporlama mümkündür.
4. Türkiye’de teknik servis ve kalibrasyon hizmeti var mı?
Evet. Türkiye’deki tek yetkili distribütör olan Jera Elektronik, satış sonrası destek ve kalibrasyon hizmeti sunmaktadır.
5. Veriler nasıl dışa aktarılır?
RS-232 arayüzü üzerinden veriler bilgisayara aktarılabilir.
Detaylı Kullanım Talimatı – Bareiss IRHD Compact III
Bareiss IRHD Compact III, özellikle ince duvarlı elastomer parçalar için geliştirilmiş, IRHD M ve IRHD N ölçüm metotlarını destekleyen yarı otomatik bir sertlik ölçüm cihazıdır. Cihazın doğru ve güvenli şekilde kullanımı için aşağıdaki adımları takip ediniz:
♦ 1. Cihazın Kurulumu ve Hazırlık
- Cihaz, düz ve sabit bir yüzeye yerleştirilmelidir.
- Elektrik bağlantısı yapılır (100–240 VAC / 50–60 Hz).
- Bilgisayara RS-232 (V24) bağlantısı yapılacaksa kablo bağlantısı kurulur.
- IRHD Compact III cihazı açma/kapatma düğmesiyle çalıştırılır.
- Ölçüm yapmak istenen metoda uygun modül (IRHD M veya IRHD N) seçilir ve takılır.
- Gerekirse BareissOne yazılımı üzerinden ölçüm ayarları yapılabilir.
♦ 2. Numunenin Hazırlanması ve Yerleştirilmesi
- Numune temiz ve kuru olmalıdır.
- IRHD M için tipik numune: ince O-ring, küçük conta parçaları.
- IRHD N için tipik numune: orta büyüklükte elastomer parçalar.
- Numune, cihaz üzerindeki ölçüm tablasına düzgün şekilde yerleştirilir.
- Numune sabitleme gerekiyorsa, uygun adaptör veya merkezleyici aparatlar kullanılabilir.
♦ 3. Ölçüm Parametrelerinin Ayarlanması
- Ölçüm süresi (örneğin 30 saniye) ve ölçüm tekrarı sayısı cihaz üzerinden veya yazılım üzerinden ayarlanır.
- Cihaz otomatik olarak test başlığını (indenter) konumlandırır ve yüzeye uygun temas kuvvetini uygular.
- Gerekli kuvvet değerleri cihaz tarafından otomatik olarak uygulanır (IRHD M: 153.3 mN, IRHD N: 5.7 N).
♦ 4. Ölçümün Başlatılması
- Başlat düğmesine basıldığında cihaz otomatik olarak test işlemini başlatır.
- İndenter numuneye temas eder, belirlenen süre boyunca temas sürer.
- Ölçüm sırasında cihaz dijital olarak temas basıncını ve süreyi izler.
♦ 5. Ölçüm Sonucunun Alınması ve Kayıt
- Süre sonunda ölçüm tamamlanır ve sonuç ekranda görüntülenir (IRHD değeri).
- Cihaz, sonucu otomatik olarak dahili hafızasına kaydeder (300 veri kapasiteli).
- Gerekirse ölçüm tekrarı yapılabilir.
♦ 6. Veri Aktarımı ve Raporlama
- Ölçüm verileri RS-232 portu üzerinden bilgisayara aktarılabilir.
- BareissOne yazılımı ile grafiksel analiz, istatistiksel dağılım ve raporlama yapılabilir.
- Veriler .csv veya .pdf formatlarında dışa aktarılabilir.
♦ 7. Ölçüm Sonrası Temizlik ve Cihazın Kapatılması
- Numune çıkarılır, test tablası temizlenir.
- İndenter ucunda kir, yağ veya kalıntı varsa yumuşak bezle temizlenmelidir.
- Cihaz kapatılır ve gerekirse toz kapağı takılır.
- Cihaz uzun süre kullanılmayacaksa fişi çekilmelidir.
-
Cihaz yalnızca eğitim almış personel tarafından kullanılmalıdır.
-
Her test metodu için doğru modülün (IRHD M veya IRHD N) takılı olduğundan emin olun.
-
Kalibrasyon periyotları düzenli olarak kontrol edilmeli, gerektiğinde Jera Elektronik teknik servisine başvurulmalıdır.
-
Numunenin yüzeyi düz ve test şartlarına uygun olmalıdır (minimum kalınlık IRHD M için 1 mm, IRHD N için 6 mm önerilir).
-
Test ortamı, titreşimsiz ve sabit sıcaklıkta olmalıdır (20–23°C önerilir).

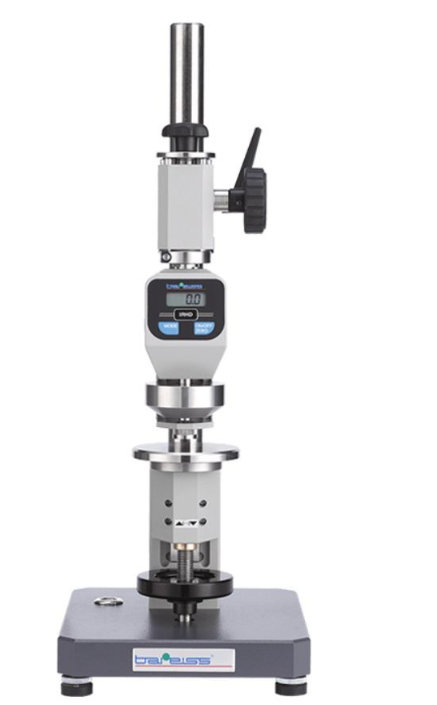

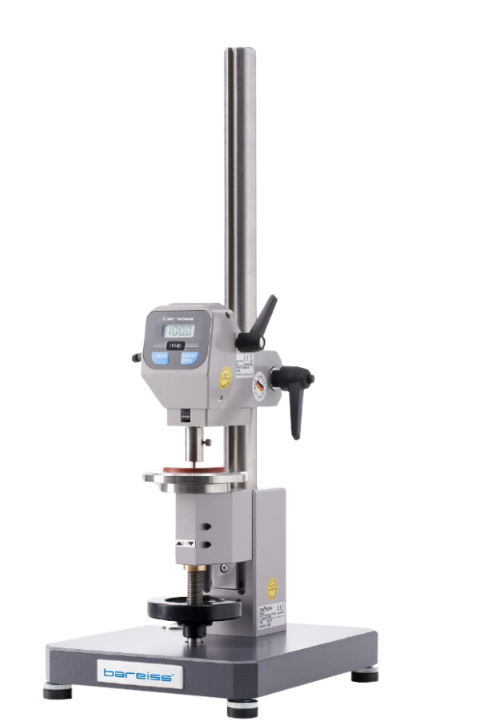

Bareiss IRHD Compact III | Otomatik Kompakt IRHD Sertlik Ölçüm Cihazı Ürün Görseli
