Graphtec Amplifikatör modülü, Logic/Pulse, 16 kanal | GL7-L/P
58.877,94 TL
Kategori
Stok Kodu
GL7-L/P
Garanti Süresi
24 Ay
Fiyat
1.293,75 EUR + KDV
*7.503,01 TL den başlayan taksitlerle!
Lütfen ürünü satın almadan önce stok teyidi alınız.
Amplifikatör Modülü, Logic/Pulse, 16 kanal | GL7-L/P
Bu, kontrol sinyallerinin zamanlamasını veya darbe sayısını ölçebilen bir dijital giriş modülüdür. Mantık modunda: 1MS/s (1μs) ila 1S/sa örnekleme. (1 saat). Bu modül ile röle olarak kontrol sinyallerinin zamanlamasını ölçebilmektedir. Diğer analog giriş modüllerini kullanarak hem kontrol sinyallerinin zamanlamasını hem de analog dalga biçimini aynı anda ölçmeyi sağlar. Darbe modunda: 10kS/s (100μs) ila 1S/saat (1saat) arasında örnekleme Enkoder çıkışı, dönüş hızı veya akış hızı gibi ölçüm için darbe sayısını sayabilir. Diğer analog giriş modüllerini kullanarak hem darbe sayısını hem de analog dalga biçimini aynı anda ölçmeyi sağlar.
Amplifikatör Modülü, Logic/Pulse, 16 kanal | GL7-L/P Uygulama Örnekleri
| Sanayi | Tarım, Ormancılık ve Balıkçılık |
Makine Endüstrisi | Elektrikli Ekipman Endüstrisi |
Ulaştırma Ekipmanı Endüstrisi |
Enerji (Elektrik, Gaz) |
|---|---|---|---|---|---|
| Uygulama Örnekleri |
Bitki fabrikası | Cihazın kontrol sinyali | Makinenin kontrol sinyali | Motorun dönüşü | Kontrol sinyali |
| Yağış | Dişli dönüş hızı | Motorun dönüşü | Motorun dönüşü | Akış hızı, akış hızı | |
| Akış hızı, akış hızı | Nabız sayısı |
Amplifikatör Modülü, Logic/Pulse, 16 kanal | GL7-L/P Teknik Özellikleri
| Öğe | Tanım | |
|---|---|---|
| Modül Tipi | Mantık veya Nabız ölçüm modülü | |
| Model Numarası | GL7-L/P | |
| Giriş Kanalı Sayısı | 16 kanal | |
| Giriş Metodu | Tüm kanallar ortak topraklama, Eşzamanlı örnekleme, Dairesel konektör (4 kanal/konektör) (*1) |
|
| Örnekleme Hızı (aralık) | Mantık modu | 1 M Numune/sn ila 1 Numune/saat (1 μs ila 1 saat) |
| Darbe modu | 10 k Örnek/sn ila 1 Örnek/saat (100 μs ila 1 saat) | |
| Dahili RAM | Her kanal için 2 milyon örnek | |
| Ölçüm Modu | Lojik giriş modu veya Darbe giriş modu (*2) | |
| Darbe Giriş Modu | Dönme sayısı (RPM), Biriken sayım, Anlık sayım | |
| Dönme Sayısı (RPM) | İşlev | Örnekleme aralığı başına darbe sayısının sayılması ve ardından RPM'ye dönüştürülmesi |
| açıklık | 50, 500, 5000, 50 k, 500 k, 5 M, 50 M, 500 M rpm Tam Ölçek | |
| Biriken Sayı | İşlev | Ölçüm başlangıcından itibaren darbe sayısını biriktirme |
| açıklık | 50, 500, 5000, 50 k, 500 k, 5 M, 50 M, 500 M sayıları Tam Ölçek | |
| Anında Sayım | İşlev | Örnekleme aralığı başına darbe sayısını sayma (sayı her örneklemede sıfırlanır) |
| açıklık | 50, 500, 5000, 50 k, 500 k, 5 M, 50 M, 500 M sayıları Tam Ölçek | |
| Maksimum Giriş Frekansı | 1 MHz | |
| Maksimum Sayım Sayısı | 15 M sayım (24 bit sayaç kullanılır) | |
| Giriş Sinyali | Voltaj aralığı | 0 - 24 V (ortak toprak) |
| Sinyal tipi | Kontak (Röle), Açık kollektör, Gerilim | |
| Eşik | Yaklaşık 2,5 V | |
| histerezis | Yaklaşık 0,5 V (2,5 V ila 3 V) | |
| Filtre | Kapalı veya Açık (50 Hz'de -3 dB) | |
| Dış Boyutlar (G×D×Y) | Yaklaşık 49 x 136 x 160 mm (çıkıntılar hariç) | |
| Ağırlık | Yaklaşık 700 gr | |

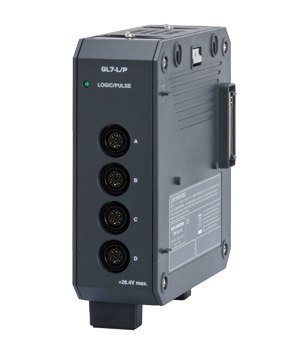

Amplifikatör Modülü, Logic/Pulse, 16 kanal | GL7-L/P Ürün Görseli
