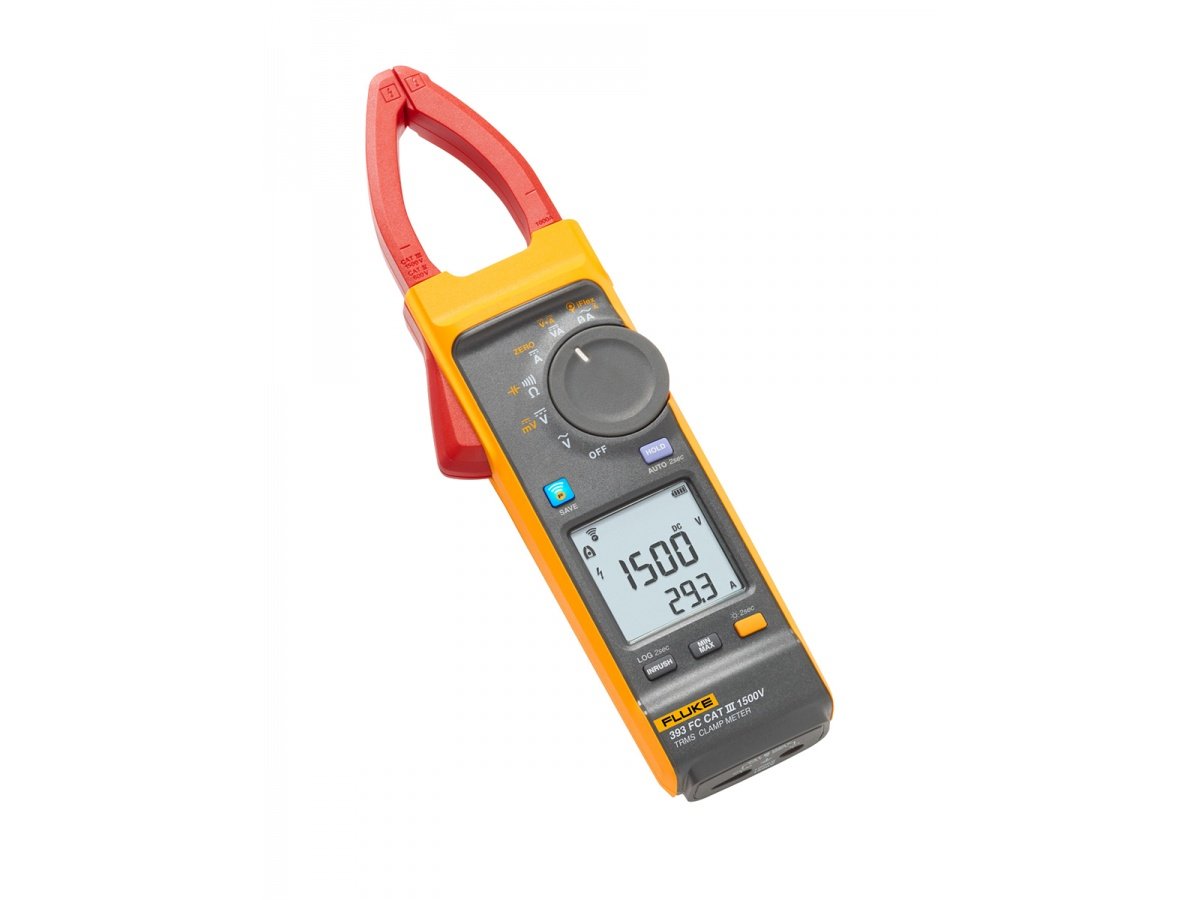

Fluke CAT III 1500 V iFlex'li True-rms Pens Metre | FLUKE-393 FC

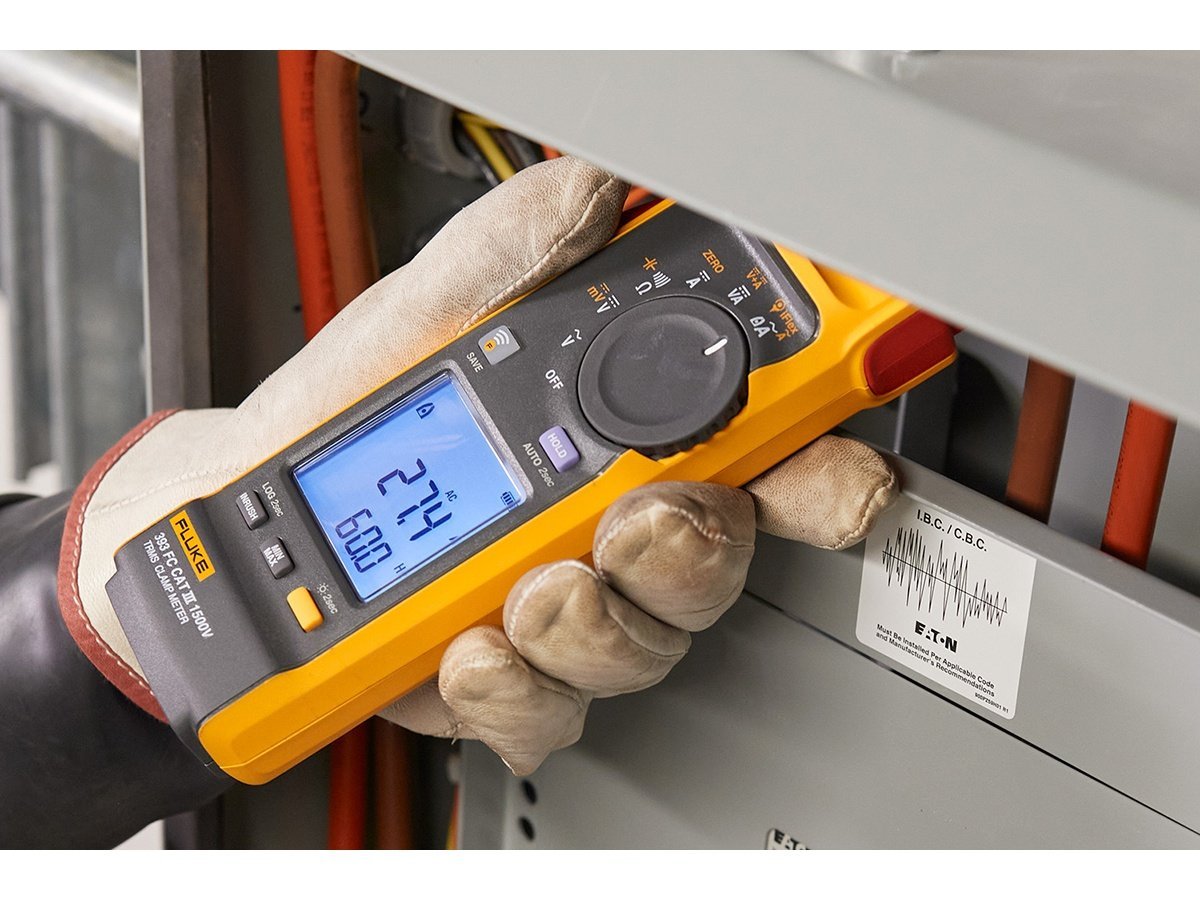

iFlex™ Özellikli Fluke 393 Uzak Ekranlı True-rms AC/DC Pens Metre- Fluke 393 sayesinde bir teknisyen, iki kişilik işi tek başına bitirebiliyor. Fluke 393'ü bir iletkenin etrafına kelepçeleyin, ekranı çıkarın ve kontrolleri çalıştırmak veya koruyucu ekipmanı çıkarmak için odanın içinde yürüyün ve tüm bunları gerçek zamanlı okumaları izlerken yapın. iFlex® Esnek Akım Probu (dahil), daha fazla ekran esnekliği sağlarken ölçüm aralığını 2500 A AC'ye genişletir. 1,8 metre uzunluğunda bir kabloyla, artık dar alanları, şekilsiz iletkenleri ve düzensiz kabloları ölçebilirsiniz.
Fluke CAT III 1500 V iFlex'li True-rms Pens Metre | FLUKE-393 FC Genel Özellikler
- CAT III 1500 V dereceli pens ampermetre ile güvenli bir şekilde ölçün,
- Kalabalık birleştirme kutularında kablolara erişimi sağlamak için ince çene yapısı,
- Dış mekan kullanımı için sağlam IP54 sınıfı,
- DC güç ölçümü, ses polaritesi ve görsel süreklilik ile verimli çalışın,
- IP54 dereceli, güneş enerjisi dizilimleri ve rüzgar enerjisi sistemlerinde açık havada çalışmak için ideal,
- kVA cinsinden DC güç ölçümü,
- Ses Polarite (Audio Polarity) göstergesi, yanlış kablo bağlantılarını önlemeye yardımcı olur,
- Görsel Süreklilik (Visual Continuity) dönüşleri, karanlık ve gürültülü ortamlarda çalışmaya elverişli parlak yeşil ışıklı ekran,
- Fluke Connect yazılımı aracılığıyla test sonuçlarının kaydedilmesi ve raporlanması,
- AC akımını ölçerken, birlikte verilen iFlex esnek akım probu, dar alanlarda kabloya benzersiz erişim sağlar. iFlex probu, son derece küçük alanlarda bükülebilir ve doğru akım ölçümleri sağlar.
Fluke CAT III 1500 V iFlex'li True-rms Pens Metre | FLUKE-393 FC Teknik Özellikler
Herhangi bir Terminal ve Topraklama Arasındaki Maksimum Gerilim: | |||
AC | 1000V | ||
DC | 1500V | ||
Piller | 2 AA IEC LR6 alkalin | ||
Ekran Tipi | Arkadan aydınlatmalı çift ekran | ||
Otomatik Kapanma | 20 dakika | ||
Elektriksel Doğruluk | Doğruluk, kalibrasyondan sonraki 1 yıl için, 18 °C ile 28 °C çalışma sıcaklıklarında, %0 ile %75 bağıl nemde belirtilir. Doğruluk özellikleri şu şekildedir: ±([Okuma %'si] + [En Az Önemli Basamak Sayısı]). | ||
Sıcaklık Katsayıları | Her °C > 28 °C veya < 18 °C için 0,1 x belirtilen doğruluk ekleyin | ||
AC Akımı: Çene | |||
Aralık | 999,9 A | ||
Çözünürlük | 0.1 A | ||
Doğruluk | %2 + 5 basamak (10 Hz - 100 Hz) | ||
%2,5 + 5 basamak (100 Hz - 500 Hz) | |||
Tepe Faktörü (50/60 Hz) | 2,5 @600.0 A | ||
3.0 @500.0 A | |||
1.42 @999.9 A | |||
C.F için %2 ekleyin >2 | |||
AC Akım: Esnek Akım Probu | |||
Aralık | 999,9 A | ||
2500 A | |||
Çözünürlük | 0,1 A (≤999,9 A) | ||
1 A (≤2500 A) | |||
Doğruluk | %3 RD + 5 basamak (10 Hz - 500 Hz) | ||
Tepe Faktörü (50/60Hz) | 2,5 @1400 A | ||
3.0 @1100A | |||
1.42@2500 A | |||
C.F için %2 ekleyin>2 | |||
Konum Hassasiyeti | |||
Optimum Değerden Uzaklık | i2500-10 Flex | i2500-18 Flex | Hata |
A | (12,7 mm)'de 0,5 | (35,6 mm)'de 1,4 | ±%0.5 |
B | (20,3 mm)'de 0,8 | (50.8 mm)'de 2,0 | ±%1,0 |
C | (35,6 mm)'de 1,4 | (63,5 mm)'de 2,5 | ±%2,0 |
Ölçüm belirsizliği, merkezi birincil iletkenin optimum konumda olduğunu, harici elektrik veya manyetik alan olmadığını ve çalışma sıcaklığı aralığında olduğunu varsayar. | |||
DC Akımı | |||
Aralık | 999,9 A | ||
Çözünürlük | 0.1 A | ||
Doğruluk | %2 RD + 5 basamak[1] ([1] Ofsetleri telafi etmek için SIFIR (B) işlevini kullanırken.) | ||
Alternatif Akım Gerilimi | |||
Aralık | 600.0 V | ||
1000 V | |||
Çözünürlük | 0.1 V (≤600.0 V) | ||
1 V (≤1000 V) | |||
Doğruluk | %1 RD + 5 basamak (20 Hz - 500 Hz) | ||
DC Gerilimi | |||
Aralık | 600.0 V | ||
1500 V | |||
Çözünürlük | 0.1 V (≤600.0 V) | ||
1 V (≤1500 V) | |||
Doğruluk | %1 RD + 5 basamak | ||
mV DC | |||
Aralık | 500.0 Mv | ||
Çözünürlük | 0.1 mV | ||
Doğruluk | %1 RD + 5 basamak | ||
Amper Frekansı: Çene | |||
Aralık | 5.0 Hz - 500.0 Hz | ||
Çözünürlük | 0.1 Hz | ||
Doğruluk | %0,5 RD + 5 basamak | ||
Tetik Seviyesi | 5 Hz - 10 Hz, ≥10 A | ||
10 Hz - 100 Hz, ≥5 A | |||
100 Hz - 500 Hz, ≥10 A | |||
Amper Frekansı: Esnek Akım Probu | |||
Aralık | 5.0 Hz - 500.0 Hz | ||
Çözünürlük | 0.1 Hz | ||
Doğruluk | %0,5 RD + 5 basamak | ||
Tetik Seviyesi | 5 Hz - 20 Hz, ≥25 A | ||
20 Hz - 100 Hz, ≥20 A | |||
100 Hz - 500 Hz, ≥25 A | |||
Gerilim Frekansı | |||
Aralık | 5.0 Hz - 500.0 Hz | ||
Çözünürlük | 0.1 Hz | ||
Doğruluk | %0,5 RD + 5 basamak | ||
Tetik Seviyesi | 5 Hz - 20 Hz, ≥5 V | ||
20 Hz - 100 Hz, ≥5 V | |||
100 Hz - 500 Hz, ≥10 V | |||
DC Gücü | |||
Aralık | 600.0 kVA (600.0 V dc aralığı) | ||
1500 kVA (1500 V dc aralığı) | |||
Çözünürlük | 0.1 kVA | ||
1 kVA | |||
Doğruluk | %2 RD + 2.0 kVA | ||
%2 RD + 20 kVA | |||
Direnç | |||
Aralık | 600.0 Ω | ||
6000 Ω | |||
60,00 kΩ | |||
Çözünürlük | 0.1 Ω (≤600.0 Ω) | ||
1 Ω (≤6000 Ω) | |||
0,01 kΩ (≤60,00 kΩ) | |||
Doğruluk | %1 RD + 5 basamak | ||
Kapasitans | |||
Aralık | 100.0 μF | ||
1000 μF | |||
Çözünürlük | 0.1 μF (≤100.0 μF) | ||
1 μF (≤1000 μF) | |||
Doğruluk | %1 RD + 5 basamak | ||
Kalkış Tetik Seviyesi | 5:00 ÖÖ | ||
Mekanik | |||
Boyut (U x G x Y) | 281 mm x 84 mm x 49 mm | ||
Ağırlık (pillerle birlikte) | 520 g | ||
Çene Açıklığı | 34 mm | ||
Esnek Akım Probu Çapı | 7,5 mm | ||
Esnek Akım Probu Kablo Uzunluğu(elektronik konnektöre kafa) | 1,8 m | ||
Çevresel Özellikler | |||
Çalışma Sıcaklığı | -10 °C ile 50 °C | ||
Depolama Sıcaklığı | -40 °C ile 60 °C | ||
Çalışma Nemi | Yoğuşmasız (<10°C) | ||
≤90 % RH (10 °C ile 30 °C'de) | |||
≤75 % RH (30 °C ile 40 °C'de) | |||
≤45 % RH (40 °C ile 50 °C'de) | |||
Çalışma İrtifası | 2000 m | ||
Depolama Yüksekliği | 12 000 m | ||
Giriş Koruması (IP) Derecesi | IEC 60529: IP54 durma halinde | ||
Elektromanyetik Uyumluluk (EMC) | |||
Uluslararası | IEC 61326-1: Taşınabilir, Elektromanyetik Ortam, IEC 61326-2-2 CISPR 11: Grup 1, Sınıf A Grup 1: Ekipman, ekipmanın kendi dahili işlevi için gerekli olan iletken olarak birleştirilmiş radyo frekansı enerjisini kasıtlı olarak üretmiştir ve/veya kullanmaktadır. |
||
A Sınıfı: Ekipman, konutlar ve konut amaçlı kullanılan binaları besleyen düşük voltajlı bir güç kaynağı ağına doğrudan bağlı olanlar dışındaki tüm kuruluşlarda kullanıma uygundur. İletilen ve yayılan bozulmalar nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir. |
|||
Emniyet | |||
Genel | IEC 61010-1, Kirlilik Derecesi 2 | ||
Ölçüm | IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V | ||
IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V | |||
Kablosuz Radyo | |||
Radyo frekansı sertifikası | FCC ID: T68-FBLE, IC: 6627A-FBLE | ||
Kablosuz Radyo Frekans Aralığı | 2400 MHz - 2483,5 MHz | ||
Çıkış Gücü | <100 mW |
